Способ изготовления бумаги-основы для фибровых трубок

Способ изготовления бумаги-основы для фибровых трубок

Иллюстрации

Показать все

Реферат

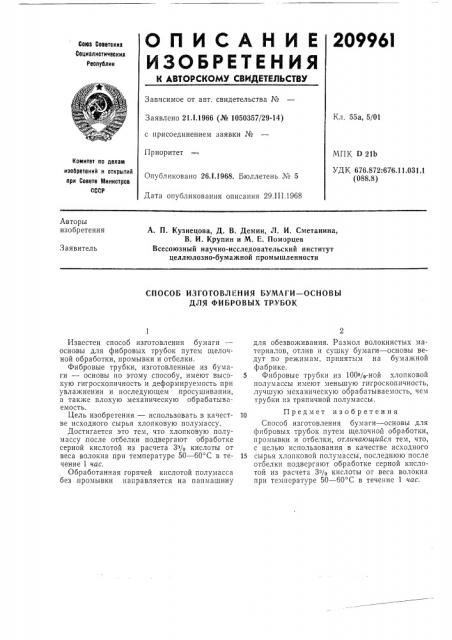

2O996I

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалиотичвоких

Реопублик

Зависимое от авт. свидетельства ¹

Кл. 55а, 5/01

Заявлено 21.1,1966 (№ 1050357/29-14) с присоединением заявки №

Приоритет

МПК D 21b

УДК 676.872:676.11.031.1 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 26.1.1968. Бюллетень ¹ 5

Дата опубликования описания 29.111.19б8

Авторы изобретения

А. П. Кузнецова, Д. В. Демин, Л. И. Сметанина, В. И. Крупин и М, Е. Помэрцев

Всесоюзный научно-исследовательский институт целлюлозно-бумажной промышленности

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ БУМАГИ вЂ” ОСНОВЫ

ДЛЯ ФИБРОВЫХ ТРУБОК

Известен способ изготовления бумаги основы для фибровых трубок путем щелочной обработки, промывки и отбелки.

Фибровые трубки, изготовленные из бумаги — основы по этому способу, имеют высокую гигроскопичность и деформируемость при увлажнении и последующем просушивании, а также плохую механическую обрабатываемость.

Цель изобретения — использовать в качестве исходного сырья хлопковую полу»ассу.

Достигается это тем, что хлопковую полумассу, после отбелки подвергают обработке серной кислотой из расчета 3% кислоты от веса волокна при температуре 50 — б0 С в течение 1 час, Обработанная горячей кислотой полумасса без .промывки направляется на папмашину для обезвоживания. Размол волокнистых материалов, отлив и сушку бумаги — основы ведут по режимам, принятым на бумажной фабрике.

5 Фибровые трубки .из 100%-ной хлопковой полумассы имеют меньшую гигроскопичность, лучшую механическую обрабатываемость, чем трубки из тряпичной полумассы.

Предмет изобретения

Способ изготовления бумаги — основы для фибровых трубок путем щелочной обработки, промывки и отбелки, отличающийся тем, что, с целью использования в качестве исходного

15 сырья хлопковой полумассы, последнюю после отбелки подвергают обработке серной кислотой из расчета 3% кислоты от веса волокна при температуре 50 — б0 С в течение 1 час.
