Реферат



209975

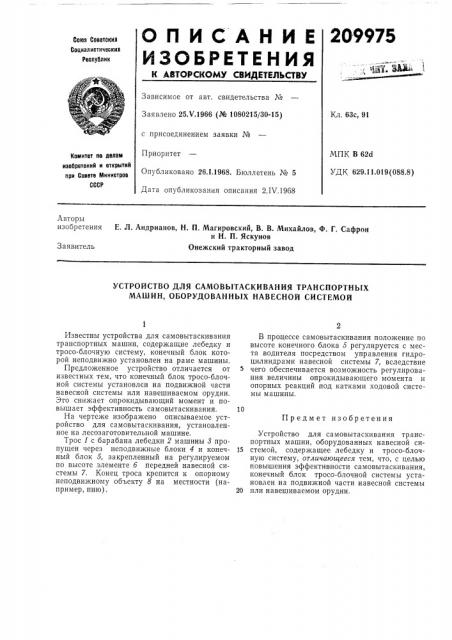

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

:, <)jan%. за

Зависимое от авт. свидетельства ¹

Заявлено 25.Ч.1966 (№ 1080215/30-15) Кл. 63с, 91 с присоединением заявки №

МПК В 62d

УДК 629.11.019(088.8) Приоритет

Опубликовано 26.1,1968. Бюллетень № 5

Дата опубликования описания 2.IV.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. JI Андрианов, Н. П. Магировский, В. В. Михайлов, Ф. Г. Сафрон и Н. П. Яскунов

Онежский тракторный завод

Заявитель

УСТРОЙСТВО ДЛЯ САМОВЫТАСКИВАНИЯ ТРАНСПОРТНЫХ

МАШИН, ОБОРУДОВАННЫХ НАВЕСНОИ СИСТЕМОЙ

Предмет изобретения

Известны устройства для самовытаскивания транспортных машин, содержащие лебедку и тросо-блочную систему, конечный блок которой неподвижно установлен на раме машины.

Предложенное устройство отличается от известных тем, что конечный блок тросо-блочной системы установлен на подвижной части навесной системы или навешиваемом орудии.

Это снижает опрокидывающий момент и повышает эффективность самовытаскивания.

На чертеже изображено описываемое устройство для самовытаскивания, установленное на лесозаготовительной машине.

Трос 1 с барабана лебедки 2 машины 8 пропущен через неподвижные блоки 4 и конечный блок б, закрепленный на регулируемом по высоте элементе б передней навесной системы 7. Конец троса крепится к опорному неподвижному объекту 8 на местности (например, пню) .

В процессе самовытаскивания положение по высоте конечного блока б регулируется с места водителя посредством управления гидроцилиндрами навесной системы 7, вследствие чего обеспечивается возможность регулирования величины опрокидывающего момента и опорных реакций под катками ходовой системы машины.

Устройство для самовытаскивания транспортных машин, оборудованных навесной си15 стемой, содержащее лебедку и тросо-блочную систему, отличающееся тем, что, с целью повышения эффективности самовытаскивания, конечный блок тросо-блочной системы установлен HB подвижной части навесной системы

20 или навешиваемом орудии, 209975
