Патент ссср 210000

Иллюстрации

Показать все

Реферат

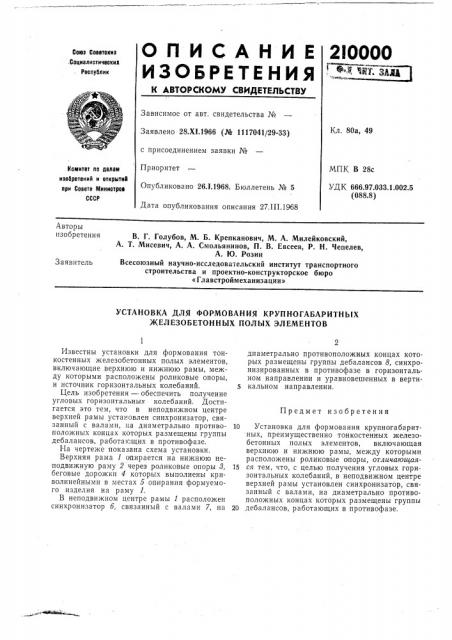

2IOOOO

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОВ8 Соеетскик,Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Х!.1966 (№ 1117041/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.!.1968. Бюллетень № 5

Кл. 80а, 49

МПК В 28с

УД К 666.97.033.1.002.5 (088.8) Комитет по делам изобретений и открытиЯ

IlpH Сосете Мииистров

СССР

Дата опубликования описания 27.1П.1968

Авторы изобретения

В. Г. Голубов, М. Б. Крепканович, М. А. Милейковский, А. T Мисевич, А. А. Смольянинов, П. В. Евсеев, Р. Н. Чепелев, А. Ю. Розин

Всесоюзный научно-исследовательский институт транспортного строительства и проектно-конструкторское бюро

«Главстроймеханизации»

Заявитель

УСТАНОВКА ДЛЯ ФОРМОВАНИЯ КРУПНОГАБАРИТНЫХ

ЖЕЛЕЗОБЕТОННЫХ ПОЛЫХ ЭЛЕМЕНТОВ

Предмет изобретения

Известны установки для формования тонкостенных железобетонных полых элементов, включающие верхнюю и нижнюю рамы, между которыми расположены роликовые опоры, и источник горизонтальных колебаний.

Цель изобретения — обеспечить получение угловых горизонтальных колебаний. Достигается это тем, что в неподвижном центре верхней рамы установлен синхронизатор, связанный с валами, на диаметрально противоположных концах которых размещены группы дебалансов, работатощих в противофазе.

На чертеже показана схема установки.

Верхняя рама 1 опирается на нижнюю неподвижную раму 2 через роликовые опоры 8, беговые дорожки 4 которых выполнены криволинейными в местах 5 опирания формуемого изделия на раму l.

В неподвижном центре рамы 1 расположен синхронизатор б, связанный с валами 7, на диаметрально противоположных концах которых размещены группы дебалансов 8, синхронизированных в противофазе в горизонтальном направлении и уравновешенных в верти5 кальном направлении.

10 Установка для формования крупногабаритных, преимущественно тонкостенных железобетонных полых элементов, включающая верхнюю и нижнюю рамы, между которыми расположены роликовые опоры, отличаюшая15 ся тем, что, с целью получения угловых горизонтальных колебаний, в неподвижном центре верхней рамы установлен синхронизатор, связанный с валами, на диаметрально противоположных концах которых размещены группы

20 дебалансов, работающих в противофазе.

Z 5
