Вяжущее на основе пластифицированной светлой кумароновой смолы

Вяжущее на основе пластифицированной светлой кумароновой смолы

Иллюстрации

Показать все

Реферат

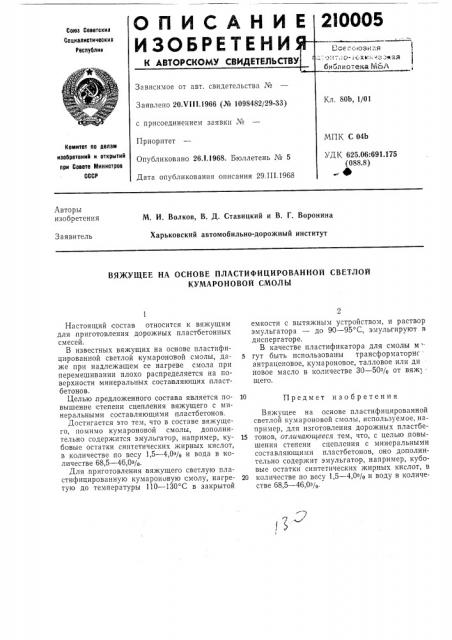

Союз Советских

Социвлистичвских

Республик

Комитет оо лелем изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

М. И. Волков, В. Д. Ставицкий и В. Г. Воронина

Харьковский автомобильно-дорожный институт

Заявитель

ВЯ)КУЩЕЕ НА ОСНОВЕ ПЛАСТИФИЦИРОВАННОЙ СВЕТЛОЙ

КУМАРОНОВОЙ СМОЛЫ

Настоящий состав относится к вяжущим для приготовления дорожных пластбетонных смесей.

В известных вяжущих на основе пластифицированной светлой кумароновой смолы, даже при надлежащем ее нагреве смола при перемешивании плохо распределяется на поверхности минеральных соста|вляющих пластбетонов.

Целью .предложенного состава является повышение степени сцепления вяжущего с минеральными составляющими пластбетонов.

Достигается это тем, что в составе вяжущего, помимо кумароновой смолы, дополнительно содержится эмульгатор, например, кубовые остатки синтетических жирных кислот, в количестве по весу 1,5 — 4,0% и вода в кол ичестве 68,5 — 46,0р/р.

Для приготовления вяжущего светлую пластифицированную кумароновую смолу, нагретую до температуры 110 — 130 С в закрытой емкости с вытяжным устройством, и раствор эмульгатора — до 90 — 95 С, эмульгируют в диспергаторе.

В качестве пластификатора для смолы м

5 гут быть использованы трансформаторнс антраценовое, кумароновое, талловое или ди новое масло в количестве 30 — 50% от вяж . щего.

10 Предмет изобретения

Вяжущее на основе пластифицированной светлой кумароновой смолы, используемое, например, для изготовления дорожных пластбе15 тонов, отличающееся тем, что, с целью .повышения степени сцепления с минеральными составляющими пластбетонов, оно дополнительно содержит эмульгатор, например, кубовые остатки синтетических жирных кислот, в

20 количестве по весу 1,5 — 4,0o/р и воду в количестве 68,5 — 46,0o/р.
