Реферат

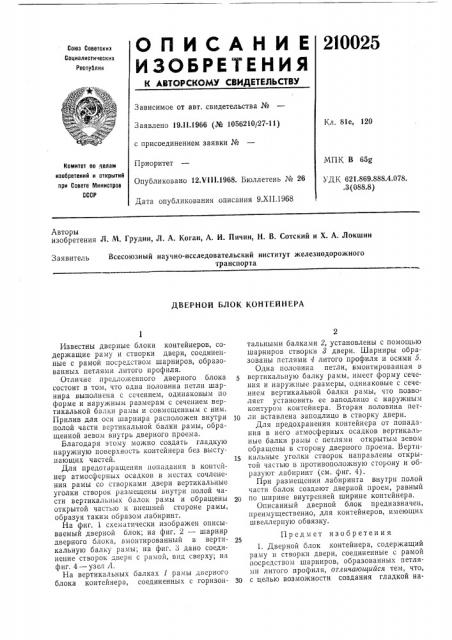

О П И С А Н И Е 210025

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19 11.1966 (Xo 1056210/27-11) с присоединением заявки №

Приоритет

Опубликовано 12.Ч!11.1968. Бюллетень № 26

Дата опубликования описания 9.XII.1968

Кл. 81е, 120

МПК В 65g

УДК 621.869.888.4.078. .3(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Л. М. Грудин, Л. А. Коган, А. И. Пичин, H. В. Сотский и Х. А. Локшин

Заявитель Всесоюзный научно-исследовательский институт железнодорожного транспорта

ДВЕРНОЙ БЛОК КОНтЕйНЕРА

Известны дверные блоки контейнеров, содержащие раму и створки двери, соединенные с рамой посредством шарниров, образованных петлями литого профиля.

Отличие предложенного дверного блока состоит в том, что одна половина петли шарнира выполнена с сечением, одинаковым по форме и наружным размерам с сечением вертикальной балки рамы и совмещенным с ним.

Прилив для оси шарнира расположен внутри полой части вертикальной балки рамы, обращенной зевом внутрь дверного проема.

Благодаря этому можно создать гладкую наружную поверхность контейнера без выступающих частей.

Для предотвращения попадания в контейнер атмосферных осадков в местах сочленения рамы со створками двери вертикальные уголки створок размещены ьнутри полой части вертикальных балок рамы и обращены открытой частью к внешней стороне рамы, образуя таким образом лабиринт.

На фиг. 1 схематически изображен описываемый дверной блок; на фиг. 2 — шарнир дверного блока, вмонтированный в вертикальную балку рамы; на фиг. 3 дано соединение створок двери с рамой, впд сверху; на фиг. 4 — узел 4.

На вертикальных балках 1 рамы дверного блока контейнера, соединенных с горизонтальными балками 2, установлены с помощью шарниров створки 8 двери. Шарниры образованы петлями 4 литого профиля и осями 5.

Одна половина петли, вмонтированная в вертикальную балку рамы, имеет форму сечения и наружные размеры, одинаковые с сечением вертикальной балки рамы, что позволяет установить ее заподлицо с наружным контуром контейнера. Вторая половина пет10 ли вставлена заподлицо в створку двери.

Для предохранения контейнера от попадания в него атмосферных осадков вертикальные балки рамы с петлями открытым зевом обращены в сторону дверного проема. Вертит5 кальные уголки створок направлены открытой частью в противоположную сторону и образуют лабиринт (см. фиг, 4).

При размещении лабиринта внутри полой части балок создают дверной проем, равный по ширине внутренней ширине контейнера.

Описанный дверной блок предназначен, преимущественно, для контейнеров, имеющих ш велл ерную обвязку.

Предмет изобретения

1. Дверной блок контейнера, содержащий раму и створки двери, соединенные с рамой посредством шарниров, образованных петлями литого профиля, отличающийся тем, что, Зо с целью возможности создания гладкой на210025 ружной поверхности контейнера без выступающих частей, одна половина петли выполнена с сечением, одинаковым по форме и наружным размерам с сечением вертикальной балки рамы и совмещенным с ним, при этом прилив с отверстием для оси шарнира расположен внутри полой части вертикальной балки рамы, обращенной зевом внутрь дверного проема.

2. Дверной блок конгейнера по п. 1, отличающийся тем, что, с целью предотвращения попадания в контейнер атмосферных осадков в местах сочленения рамы со створками двери, вертикальные уголки последних размещены внутри полой части вертикальных балок рамы и обращены открытой частью к внешней стороне рамы, образуя при этом лабиринт.

210025

Составитель 3. Маркевич

Техред Л. В. Куклина Корректор И. Л. Кириллова

Редактор Т. Рыбалова

Типография, пр. Сапунова, 2

Заказ 3821!3 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова. д. 4
