Штамп для пробивки отверстий

Штамп для пробивки отверстий

Иллюстрации

Показать все

Реферат



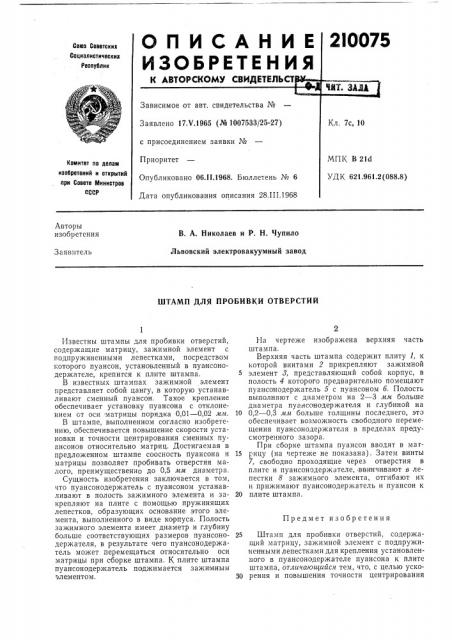

Союз Советских

Социалистических

Республик

Комитет по делам изобретений и открытий при Совете Министров

СССР

88.8) Авторы изобретения

В. А. Николаев и P. Н. Чупило

Львовский электровакуумный завод

ЗаHB iTE. ь

ШТАМП ДЛЯ ПРОБИВКИ ОТВЕРСТИЙ

Известны штампы для пробивки отверстий, содержащие матрицу, зажимной элемент с подпружиненными лепестками, посредством которого пуансон, установленный в пуансонодержателе, крепигся к плите штампа.

В известных штампах зажимной элемент представляет собой цангу, в которую устанавливают сменный пуансон. Такое крепление обеспечивает установку пуансона с отклонением от оси матрицы порядка 0,01 — 0,02 мм.

В штампе, выполненном согласно изобретению, обеспечивается повышение скорости установки и точности центрирования сменных пуансонов относительно матриц. Достигаемая в предложенном штампе соосность пуансона и матрицы позволяет пробивать отверстия малого, преимущественно до 0,5 мм диаметра.

Сущность изобретения заключается в том, что пуансонодержатель с пуансоном устанавливают в полость зажимного элемента и закрепляют на плите с помощью пружинящих лепестков, образующих основание этого элемента, выполненного в виде корпуса. Полость зажимного элемента имеет диаметр и глубину больше соответствующих размеров пуансонодержателя, в результате чего пуансонодержатель может перемещаться относительно оси матрицы при сборке штампа. К плите штампа пуансонодержатель поджимается зажимным элементом.

На чертеже изображена верхняя часть штампа.

Верхняя часть штампа содержит плиту 1, к которой винтами 2 прикрепляют зажимной

5 элемент 8, представляющий собой корпус, в полость 4 которого предварительно помещают пуансонодержатель б с пуансоном б. Полость выполняют с диаметром на 2 — 3 мм больше диаметра пуансонодержателя и глубиной на

10 0,2 — 0,3 мм больше толщины последнего, это обеспечивает возможность свободного перемещения пуансонодержателя в пределах предусмотренного зазора.

При сборке штампа пуансон вводят в маг15 рицу (на чертеже не показана). Затем винты

7, свободно проходящие через отверстия в плите и пуансонодержателе, ввинчивают в лепестки 8 зажимного элемента, отгибают их и прижимают пуансонодержатель и пуансон к

20 плите штампа.

Предмет из о бр ет ения

25 Штамп для пробивки отверстий, содержащий матрицу, зажимной элемент с подпружиненными лепестками для крепления установленного в пуансонодержателе пуансона к плите штампа, отличающийся тем, что, с целью уско50 рения и повышения точности центрирования

210075

Составитель Ю. Цейтлин

Редактор Е. И. Кривенко Техред А. А. Камышникова Корректоры: С. П. Усова и А, A. Березуева

Заказ 506/8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 пуансона малого диаметра, преимущественно до 0,5 мм, относительно матрицы,:пуансонодержатель установлен с зазором по глубине и диаметру в полости зажимного элемента, выполненного в виде корпуса, основание которого образуют пружинящие лепестки, прижимающие пуан сонодержатель к плите под действием проходящих через нее винтов.
