Аппарат для активации угля
Иллюстрации
Показать всеРеферат

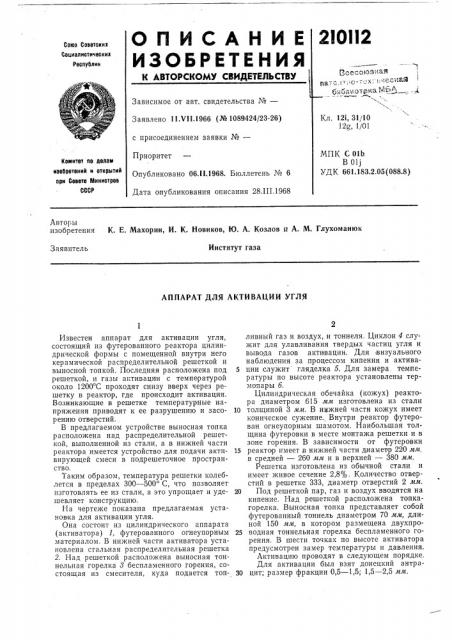

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2lOll2
Goes Ссветскик
Социалистичеснин
Республик
t свпо!оз!чая
-II бт!бг.,и отака МЬ.А,4
Зависимое от авт. свидетельства №вЂ”
Заявлено 11 VI1.1966 (№ 1089424/23-26) с присоединением заявки №вЂ”
Приоритет
Кл. 121, 31/10
12g, 1/01
МПК С Olb
В olj
УДК 661.183.2.05 (088.8) Комитет по делам иаооретений и открытий при Совете Министров
СССР
Опубликовано 06.II.1968. Бюллетень № 6
Дата опубликования описания 28.III.1968
Авторы изобретения К. E. Махорин, И. К. Новиков, Ю. А. Козлов и А. М. Глухоманюк
Заявитель
Институт газа
АППАРАТ ДЛЯ АКТИВАЦИИ УГЛЯ
Известен аппарат для активации угля, состоящий из футерованного реактора цилиндрической формы с помещенной внутри него керамической распределительной решеткой и выносной топкой. Последняя расположена под решеткой, и газы активации с температурой около 1200 С проходят снизу вверх через решетку в реактор, где происходит активация.
Возникающие в решетке температурные напряжения приводят к ее разрушению и засорению отверстий..
В предлагаемом устройстве выносная топка расположена над распределительной решеткой, выполненной из стали, а в нижней части реактора имеется устройство для подачи активирующей смеси в подрешеточное пространство.
Таким образом, температура решетки колеб. лется в пределах 300 — 500 С, что позволяет изготовлять ее из стали, а это упрощает и удешевляет конструкцию.
На чертеже показана предлагаемая установка для активации угля.
Она состоит из цилиндрического аппарата (активатора) 1, футерованного огнеупорным материалом. В нижней части активатора установлена стальная распределительная решетка
2. Над решеткой расположена выносная тоннельная горелка 8 беспламенного горения, состоящая из смесителя, куда подается топливный газ и воздух, и тоннеля. Циклон 4 служит для улавливания твердых частиц угля и вывода газов акти!нации. Для визуального наблюдения за процессом кипения и актива5 ции служит гляделка б. Для замера температуры по высоте реактора установлены термопары б.
Цилиндрическая обечайка (кожух) реактора диаметром 615 мм изготовлена из стали
10 толщиной 3 мм. В нцжней части кожух имеет коническое сужение. Внутри реактор футерован огнеупорным шамотом. Наибольшая толщина футеровки в месте монтажа решетки и в зоне горения. В зависимости от футеровки
15 реактор имеет в нижней части диаметр 220 мм, в средней — 260 мм и в верхней — 380 мм.
Решетка изготовлена из обычной стали и имеет живое сечение 2,8%. Количество отверстий в решетке 333, диаметр отверстий 2 мм.
20 Под решеткой пар, газ и воздух вводятся на кипение. Над решеткой расположена топкагорелка. Выносная топка представляет собой футерованный тоннель диаметром 70 мм, длиной 150 мм, в котором размещена двухпро25 водная тоннельная горелка беспламенного горения. В шести точках по высоте активатора предусмотрен замер температуры и давления.
Активацию проводят в следующем порядке.
Для активации был взят донецкий антра30 цит; размер фракции 0,5 — 1,5; 1,5 — 2,5 мм.
210112
В реакторе разжигают тоннельную горелку.
Доводят температуру в топочном пространстве до 1000 С. Затем подают подогретые до 300—
500 С газ и воздух на кипение под решетку реактора и одновременно снижают расход газа и воздуха в горелку. Расход газа в горелку доводят до 2,6 — 3,0 мз/час, а расход газа на кипение под,решетку — до 2 — 3 мз/час. После этого загружают антрацит и проводят его активацию. Общее весовое соотношение подаваемых в реактор пара, газа и воздуха колеблется в пределах 10: 1: 10 с таким расчетом, чтобы температура активации находилась в диапазоне 800 — 850 С.
Продолжительность активации 3,0 — 3,5 час.
Качество активированного угля контролируется по бензольным температурным пробам.
В результате активации антрацита фракционного состава 1,5 — 2,5 мм в диапазоне температур 800 †8 С получают активированный уголь со следующими качествами (насыпной вес 0,614 г/смз): бензольная температурная проба 2,2 С объем пор 0,124 смз/г площадь пор 335 м /г
Предмет изобретения
1О
Аппарат для активации угля, состоящий из футерованного реактора цилиндрической формы с помещенной внутри него распределительной решеткой и выносной топкой, огличающиася тем, что, с целью упрощения конструкции, в нижней части реактор снабжен патрубком для подачи активирующей смеси в подрешеточное пространство, а топка расположена над распределительной решеткой.
210112 и гру д л
