Реферат



ВСЕСОЮЗНАЯ

ГЛТ :-.=17!! 311:К1«.1 м" 1Ъ .Л

БИБЛИО ТЕКА

2102

Класс 59 а

;ьл!

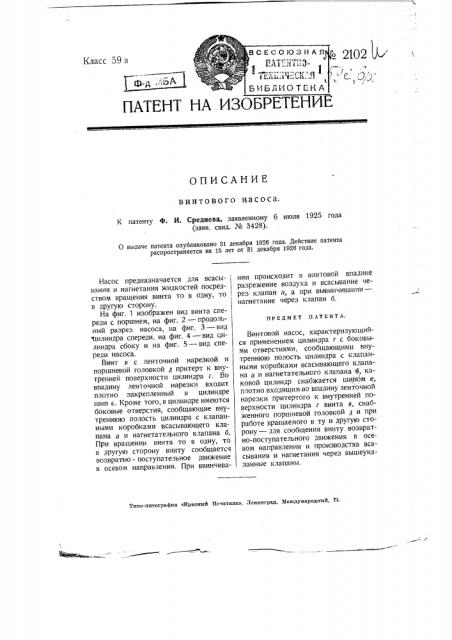

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ винтового насоса.

К патенту Ф. И. Среднева, заявленному 6 июля 1925 года (заяв. свид. M 3428).

0 выдаче патента опубликовано 31 декабря 1926 года. Действие патента распространяется на 16 лет от 31 декабря 1926 года. пРедмет плтентл

Типо-нитографии «Красный Печатнинз, Ленинград, Меи:дународнма, 71.

Насос предназначается для всасы- вания и нагнетания жидкостей посредством вращения винта то в одну, то в другую сторону.

На фиг. 1 изображен вид винта спереди с поршнем, на фиг. 2 — продольный разрез насоса, на фиг. 3 — вид цилиндра спереди. на фиг. 4 †в цилиндра сбоку и на фиг. 5 †в спереди насоса.

Винт в с ленточной нарезкой и поршневои головкой д притерт к внутренней поверхности цилиндра г. Во впадину ленточной нарезки входит плотно закрепленный в цилиндре шип с. Кроме того, в цилиндре имеются боковые отверстия, сообщающие внутреннюю полость цилиндра с клапанными коробками всасывающего клапана а и нагнетательного клапана б.

При вращении винта то в одну, то в другую сторону винту сообщаетсч возвратно - поступательное движение в осевом направлении. При ввинчивании происходит в винтовой впадине разрежение воздуха и всасывание через клапан и, а при вывинчивании— нагнетание через клапан б.

Винтовой насос, характеризующийся применением цилиндра г с боковыми отверстиями, сообщающими внутреннюю полость цилиндра с клапанными коробками всасывающего клапана д и нагнетательного клапана.б, каковой цилиндр снабжается шипом е, плотно входящим,во впадину ленточной нарезки притертого к внутренней IIOверхности цилиндра г винта в, снабженного поршневой головкой д и при работе вращаемого в ту и другую сторону — для сообщения винту возвратно-поступательного движения в осевом направлении и производства всасывания и нагнетания через вышеуказанные клапаны.

N ппенту ФЛ CPEQHEBA М-2103

Типо-Литография „Красный Печатник". Ленинград, Международный фиг 2 фиг.3 фиг.5 фиг.4
