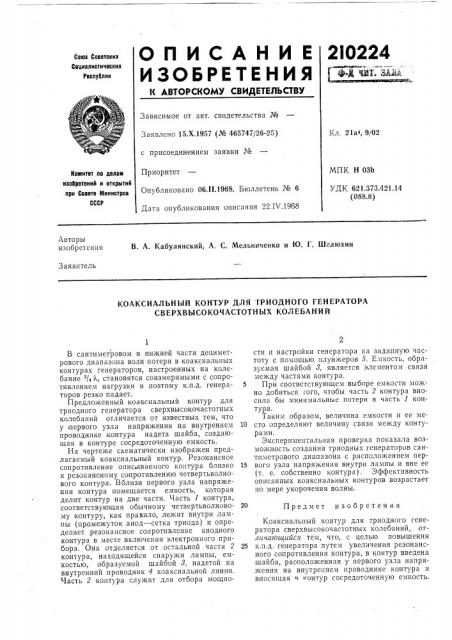

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2I0224

Союа Соввтоких

Социалиотичвоких

Рвопублик

ФЩ %Фа.. «««л.йх

Зависимое от авт. свидетельства №

Заявлено 15,Х.1957 (№ 465747/26-25) с присоединением заявки №

Приоритет

Опубликовано 06,ll.1968. Бюллетень № 6

Дата опубликования описания 22.1 ч.1968

Кл. 21а4, 9/02

МПК Н 03b

УДК 621.373А21.14 (088.8) Комитет по делам иаобретеиий и открытий при Совете Миииетров

СССР

Авторы изобретения

В. А. Кабуляиский, A. С, Мельниченко и Ю. Г. Шелюхии

Заявитель

КОАКСИАЛЬНЫЙ КОНТУР ДЛЯ ТРИОДНОГО ГЕНЕРАТОРА

СВЕРХВЫСОКОЧАСТОТНЫХ КОЛЕБАНИЙ

В сантиметровом и нижней части дециметрового диапазона волн потери в коаксиальных контурах генераторов, настроенных на колебание /4 Х, становятся соизмеримыми с сопротивлением нагрузки и поэтому к.п.д. генераторов резко падает.

Предложенный коаксиальный контур для триодного генератора сверхвысокочастотных колебаний отличается от известных тем, что у первого узла напряжения на внутреннем проводнике .контура надета шайба, создающая в контуре сосредоточенную емкость.

На чертеже схематически изображен предлагаемый коаксиальный контур. Резонансное сопротивление описываемого контура близко к резонансному сопротивлению четвертьволнового контура. Вблизи первого узла напряжения контура помещается емкость, которая делит контур на две части. Часть 1 контура, соответствующая обычному четвертьволновому контуру, как правило, лежит внутри лампы (промежуток анод — сетка триода) и определяет резонансное сопротивление анодного контура в месте включения электронного прибора. Она отделяется от остальной части 2 контура, находящейся снаружи лампы, емкостью, образуемой шайбой 8, надетои на внутренний проводник 4 коаксиальной линии.

Часть 2 контура служит для отбора мощности и настройки генератора на заданную частоту с по IQUlbIo плунжеров 5. Емкость, образуемая шайбой 8, является элементом связи между частями контура.

5 При соотвстствующем выборе емкости можно добиться IîOIã.î, чтобы часть 2 конту.ра вносила бы минимальные потери в часть 1 контура.

Таким образом, величина емкости и ее ме10 сто определяют величину связи между контурами.

Экспериментальная проверка показала возможность создания триодных генератооов сантиметрового диапазона с расположением пер15 вого узла напряжения внутри лампы и вне ее (т. е. собственно контура), Эффективность описанных коаксиальных контуров возрастает по мере укорочения волны.

20 Предмет изобретения

Коаксиальный контур для триодного генератора сверхвысокочастотных колебаний, отличаюи1ийся тем, что, с целью повышения

25 к.II.ä. генератора путем увеличения резонансного сопротивления контура, в контур введена шайба, расположенная у первого узла напряжения на внутреннем проводнике контура и вносящая «oIIIyp сосредоточенную емкость.

210224

Редакаор П. Шлайн

Заказ 606(12 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4 типография, пр. Сапунова„2

Составитель Л. Фролова

Текред Л. Я. Бриккер

Корректоры; Л. В. Наделяева и 3. H. Тарасова
