2)0312

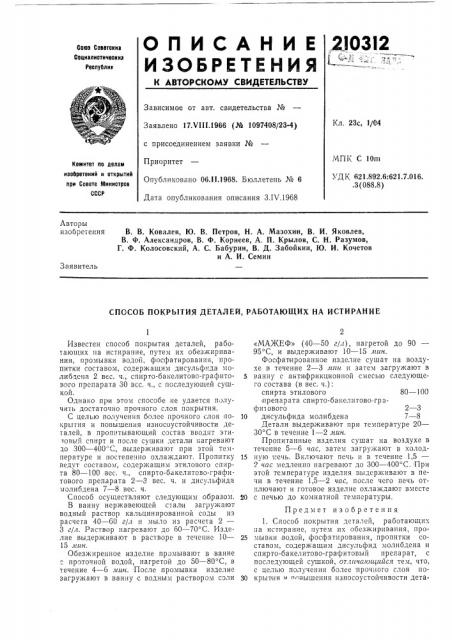

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистическил

Республик г

1,, Зависимое от авт. свидетельства №

Заявлено 17 т/111.1966 (№ 1097408/23-4) с присоединением заявки №

Приоритет

Опубликовано 06.11.1968. Бюллетень № 6

Дата опубликования описания З.IV.1968

Кл. 23с, 1/04

ЯПК С 10m

УД К 621.892.6:621.7.016. .3(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Авторы изобретения

В. В. Ковалев, Ю. В. Петров, Н. А. Мазохин, В. И. Яковлев, В. Ф. Александров, В. Ф. Корнеев, А. П. Крылов, С. Н. Разумов, Г. Ф. Колосовский, А. С. Бабурин, В. Д. Забойкин, Ю. И. Кочетов и А. И. Семин

Заявитель

СПОСОБ ПОКРЫТИЯ ДЕТАЛЕЙ, РАБОТАЮЩИХ НА ИСТИРАНИЕ

Известен способ покрытия деталей, раоотающих па истирание, путем их обезжиривания, промывки водой, фосфатирования, пропитки составом, содержащим дисульфида молиб ена 2 вес. ч., спирто-бакелитово-графитового препарата 30 всс. ч., с последующей сушкой.

Однако при этом способе не удается получить достаточно прочного слоя покрытия.

С целью получения более прочного слоя l10крыпгия и повышения износоустойчивости деталей, в пропитывающий состав вводят эгичовьгг"; спирт и после сушки детали нагревают до 300 — 400" С,,выдерживают при этой температуре и постепенно охлаждают, Пропитку ведут составом; содержащим этилового спирта 80 — 100 вес, ч., спирто-бакелитово-графитового препарата 2 — 3 вес. ч. и дисульфи*да молибдена 7 — 8 вес. ч.

Способ осуществляют следующим образом.

В ванну нержавеющей стали загружают водный раствор кальцинированной соды из расчета 40 — 60 г/ г и мыло из расчета 2—

3 г/л. Раствор нагревают до 60 — 70 С. Изделие выдерживают в растворе в течение 10—

15 иин.

Обезжиренное изделие промывают в ванне с проточной водой, нагретой до 50 — 80 С, в течение 4 — б .чин. После промывки изделие загружают в ванну с водным раствором соли

«МА КЕФ» (40 — 50 г/г), нагретой до 90

95 С, и выдерживают 10 — 15 лгин.

Фосфагированное изделие сушат на воздухе в течение 2 — 3 лгик и затем загружают в

5 ванну с антифрикционной смесьго следующего состава (в вес. ч.): спирта этилового 80 †1 препарата спирто-бакелитово-граф и1ового 2 — 3

10 дисульфида молибдена 7 — 8

Детали выдерживают при температуре 20—

30 С в течение 1 — 2 иин. .Пропитанные изделия сушат на воздухе в течение 5 — 6 час, затем загружают в холод15 ную т ечь. Включают печь и в течение 1,5—

2 час медленно нагревают до 300 — 400 С. При этой температуре изделия выдерживают в печи в течение 1,5 — 2 час, после чего печь отключают и готовое изделие охлаждают вместе

20 с печью до комнатной температуры.

Предмет изобретения

1. Способ покрытия деталей, работающих па истирание, путем их обсзжиривания, про25 bIBKH âîäoé, фосфатирования, пропитки составом, содержащим дисульфид молибдена и спирто-бакелитово-графитовый препарат, с последующей сушкой, от.гичающийся тем, что, с целью получения более прочного слоя по30 крыт ия -.зышения износоустойчивости дета210312

Составитель Е. Пономарева

Техред Л. Я. Бриккер Корректоры: A. П. Васильева и В. В. Крылова

Редактор Б. Нанкина

Заказ 57I/8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 лей, в пропитывающий состав вводят этиловый спирт и после сушки детали нагревают до температуры 300 — 400 С, выдерживают при этой температуре и постепенно охлаждают.

2. Способ по п. 1, отличающийся тем, что пропитку ведут составом, содержащим этилового спирта 80 — 100 вес. ч„спирто-бакелито во-графитового препарата 2 — 3 вес. ч. и ди5 сульф ида молибдена 7 — 8 вес. ч.
