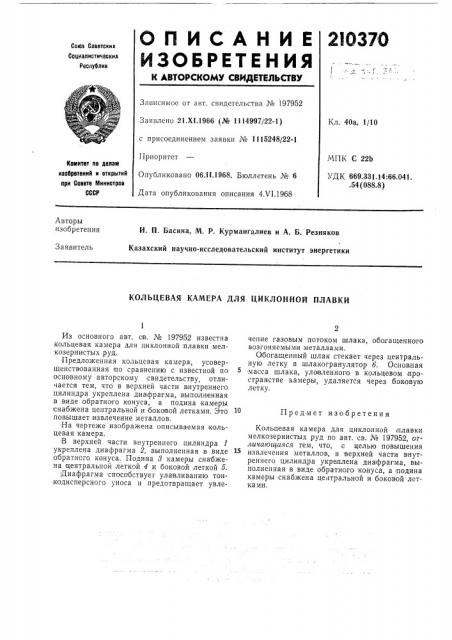

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскил

Социалистических

Республик

Зависимое от акт. свидетельства № 197952

Заявлено 21.XI.1966 (№ 1114997/22-1) с присоединением заявки № 1115248/22-1

11риоритет

Опубликовано 06.II.1968. Бюллетень № 6

Дата опубликования описания 4Х1.1968

Кл. 40а, 1/10

МПК С 22b

УДК 669,331.14:66.041. . 54 (088.8) Комитет по аелвм изобретений H открытий ори Совете Министров

СССР

Авторы изобретения

И. П. Басина, М. P. Курмаигалиев и А. Б. Резияков

Казахский научно-исследовательский институт энергетики

Заявитель

КОЛЬЦЕВАЯ КАМЕРА ДЛЯ ЦИКЛОННОЙ ПЛАВКИ

Предмет изобретения

Из основного авт. ов, № 197952 известна кольцевая камера для циклонной:плавки мелкозернистых руд.

Предложенная кольцевая камера, усовершенствованная по сравнению с известной по основному авторскому свидетельству, отличается тем, что в верхней части внутреннего цилиндра укреплена диа фратма, выполненная в виде обратного конуса, а подина камеры снабжена центральной и боковой летками. Это повышает извлечение металлов.

На чертеже изображена описываемая кольцевая камера.

:В верхней части внутреннего цилиндра 1 укреплена диафрагма 2, выполненная в виде обратного конуса. Подина 8 камеры .снабжена центральной леткой 4 и боковой леткой б.

|Диафрагма способствует улавливанию тонкодисперсного уноса и предотвращает увлечение газовым потоком шлака, обогащенного возгоняемыми металлами.

Обогащенный шлак стекает через центральную летку в шлакогранулятор б. Основная масса шлака, уловленного в кольцевом,пространстве камеры, удаляется через боковую летку.

Кольцевая камера для циклонной плавки мелкозернистых руд по авт, св. № 197952, отличаюшаяся тем, что, с целью повышения извлечения металлов, в верхней части внутреннего цилиндра укреплена диафрагма, выполненная в виде обратного конуса, а подина камеры снабжена центральной и боковой леткамии.
