Патент ссср 210379
Иллюстрации
Реферат

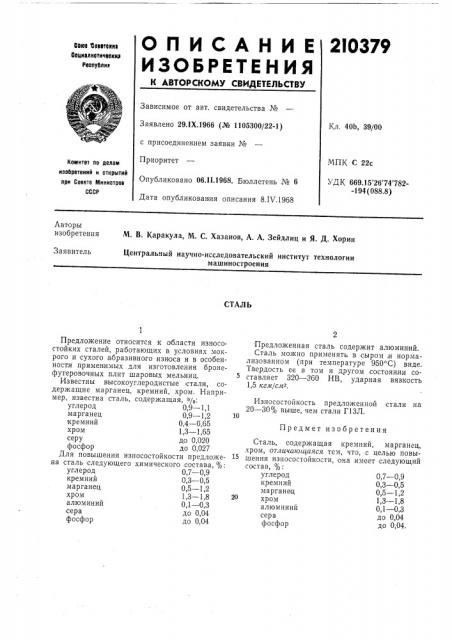

2I0379
ОПИСАНИЕ
ИЗОБ ЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Обив Фбевтсии»
Оециалистически»
Республик
Зависимое от авт. свидетельства №
Заявлено 29.1Х.1966 (№ 1105300/22-1) с присоединением заявки №
Приоритет
Опубликовано 06 11.1968. Бюллетень № 6
Дата опубликования описания 8.IU.1968
Кл. 40b, 39/00
МПК С 22с
Комитет по делом иэобретений н открытий при Совете Министров
СССР
УДК 669.15 26 74 782-194 (088.8) Авторы изобретения
М. В. Каракула, М. С. Хазанов, А. А. Зейдлиц и Я. Д. Хорин
Заявитель
Центральный научно-исследовательский институт технологии машиностроения
СТАЛЬ
Предмет изобретения
Предложение относится к области износостойких сталей, работающих в условиях мокрого и сухого абразивного износа и в особенности применимых для изготовления бронефутеровочных плит шаровых мельниц.
Известны высокоуглеродистые стали, содержащие марганец, кремний, хром. Например, известна с галь, содержащая, %: углерод 0,9 — 1,1 марганец 0,9 — 1,2 кремний 0,4 — 0,65 хром 1,3 — 1,65 серу до 0,020 фосфор до 0,027
Для повышения износостойкости предложена сталь следующего химического состава, %: углерод 0,7 — 0,9 кремний 0,3 — 0,5 марганец 0,5 — 1,2 хром 1,3- 1,8 алюминий 0,1 — 0,3 сера до 0,04 фосфор до 0,04
Предложенная сталь содержит алюминий.
Сталь можно применять в сыром,и нормализованном (при температуре 950 С) виде.
Твердость ее в том и другом состоянии составляет 320 — 360 НВ, ударная вязкость
1,5 кгм/см- .
Износостойкость предложенной стали на
20 — 30% выше, чем стали Г13Л.
Сталь, содержащая кремний, марганец, хром, отличаюш,аяся тем, что, .с целью повышения износостойкости, она имеет следующий состав, %: углерод 0,7 — 0,9 кремний 0,3 — 0,5 марганец 0,5 — 1,2
2О 1,3 — 1,8 алюминий 0,1 — 0,3 сера до 0,04 фосфор до 0,04.
