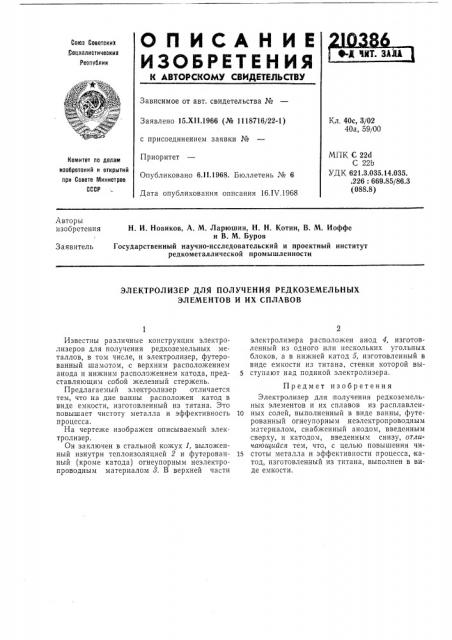

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Содиалистических

Респтблик

ФД ЧИТ. ВАМ

Зависимое от авт. свидетельства №

Заявлено 15.XII.1966 (№ 1118716/22-1) с присоединением заявки №

Приоритет

Опубликовано 6.11.1968. Бюллетень № 6

Дата опубликования описания 16.IV.1968

Кл. 40с, 3/02

40а, 59/00

МПК С 22d

С 22b

УДК 621.3.035.14.035. .226: 669.85/86.3 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

Н. И. Новиков, A. М, Ларюшин, H. Н. Котин, В. М. Иоффе и В. М. Буров

Государственный научно-исследовательский и проектный институт редкометаллической промышленности

Заявитель

ЭЛЕКТРОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ РЕДКОЗЕМЕЛЬНЫХ

ЭЛЕМЕНТОВ И ИХ СПЛАВОВ

Известны различные конструкции электролизеров для получения редкоземельных металлов, в том числе, и электролизер, футерованный шамотом, с верхним расположением анода и нижним расположением катода, представляющим собой железный стержень.

Предлагаемый электролизер отличается тем, что на дне ванны расположен катод в виде емкости, изготовленный из титана. Это повышает чистоту металла и эффективность процесса.

На чертеже изображен описываемый электролизер.

Он заключен в стальной кожух 1, выложенный изнутри теплоизоляцией 2 и футерованный (кроме катода) огнеупорным неэлектропроводным материалом 8. В верхней части электролизера расположен анод 4, изготовленный из одного илп нескольких угольных блоков, а в нижней катод 5, изготовленный в виде емкости из титана, стенки которой вы5 ступают над подиной электролизера.

Предмет изобретения

Электролизер для получения редкоземельных элементов и их сплавов из расплавлен10 ных солей, выполненный в виде ванны, футерованный огнеупорным неэлектропроводным материалом, снабженный анодом, введенным сверху, и катодом, введенным снизу, отличающийся тем, что, с целью повышения чи15 стоты металла и эффективности процесса, катод, изготовленный из титана, выполнен в виде емкости.

210386
