Реферат

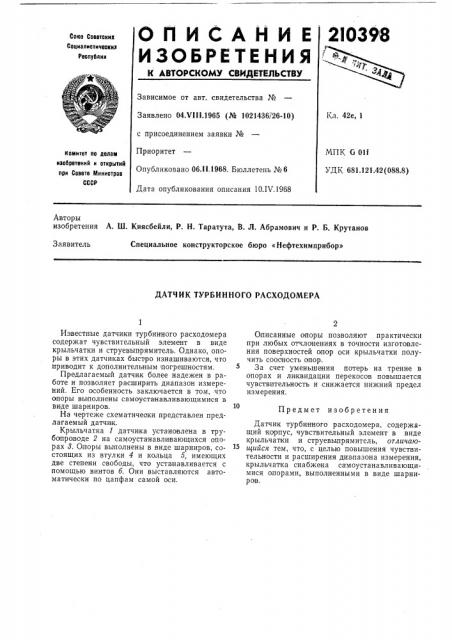

2I039 8

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскик

Сокиалнстическкв

Республкк

Зависимое от авт. свидетельства №

Заявлено 04.VI I I.1965 (№ 1021436/26-10) с присоединением заявки №

Приоритет

Опубликовано 06 11.1968. Бюллетень № 6

Дата опубликования описания 10.IV.1968

Кл. 42е, 1

МПК G Olf

УДК 681.121.42 (088.8) комитет по делам нзобрвтеннй и открытий при Совете Министров

СССР

Авторы изобретения A. Ш. Киясбейли, Р. Н. Таратута, В. Л. Абрамович и P. Б. Крутанов

Специальное конструкторское бюро «Нефтехимприбор»

Заявитель

ДАТЧИК ТУРБИННОГО РАСХОДОМЕРА

Предмет изобретения

Из вестные датчики турбинного ра сходомера содержат чувствительный элемент в виде крыльчатки и струевыпрямитель. Однако, опоры в этих датчиках бьгстро изнашиваются, что ггриводит к дополнительным погрешностям.

Предлагаемый датчик более надежен в работе и позволяет расширить диапазон измерений. его особенность заключается в том, что апоры вьгполнены самоустанавливающимися в виде шарниров.

На чертеже схематичеаки представлен предлагаемый датчик.

Крыльчатка 1 датчика установлена в трубапро воде 2 на самоустанавли вающихся опорах 8 Олоры выполнены в виде шарниров, состоящих из втулки 4 и кольца б, имеющих две степени свободы, что устанавливается с помощью винтов б. Они выставляются автоматически по цапфам самой оси.

Описанные опоры позволяют практически при любых отклонениях в точности изгото вления поверхностей опор оси крыльчатки получить соосность опор.

3а счет уменьшения потерь на трение в опорах и ликвидации перекосов повышается чувствительность и снижается нижний предел измерения.

Датчик турбинного расходомера, содержащий корпус, чувствительный элемент в виде крыльчатки и струевыпрямитель, отличаюи1ийся тем, что, с целью повышения чувствительности и расширения диапазона измерения, крыльчатка снабжена самоустанавливающимися опорами, выполненными в виде шарниP oiB.

210398 т 2

5 б

Составитель Т. Звенигородская

Редактор П. Шлайн Техред А, А. Камышникова Корректоры: А. П. Татаринцева и Н. И. Быстрова

Заказ 595/б Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2
