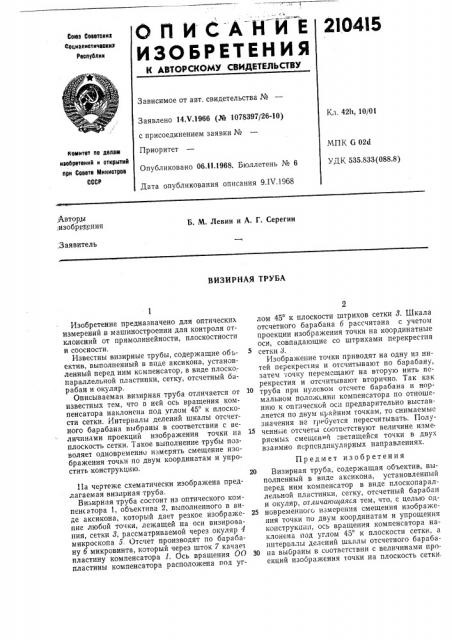

ПИСАНИЕ

ИЗОБРЕТЕНИЯ

210 4l5

Йоаз Советсиив

Социалист ическив

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Кл. 42k, 10/01

Заявлено 14.Ч.1966 (№ 1078397/26-10) с присоединением заявки №

Приоритет

Опубликовано 06.11.1968. Бюллетень № 6

Дата опубликования описания 9.IV.1968

МПК 6 026

УДК 535.833(088.8) конитет по делам изоЬретеиий и открытий при Совете Министров

СССР

/Автор,ы

;изобрфч ения

Б. М. Левин и А. Г. Серегин

Заявитель

ВИЗИРНАЯ ТРУБА

Изобретение предназначено для оптических измерений в машиностроении для контроля отклонений от прямолинейности, плоскостности и соосности.

Известны визирные трубы, содержащие обьектив, выполненный в виде аксикона, установленный перед ним ксмпенсатор, в виде плоскопараллельной пластинки, сетку, отсчетный барабан и окуляр.

Описываемая визирная труба отличается от известных тем, что в ней ось вращения компенсатора наклонена под углом 45 к плоскости сетки. Интервалы делений шкалы отсчетного барабана выбраны в соответствии с величинами проекций изображения точки на плоскость сетки. Такое выполнение трубы позволяет одновременно измерять смещение изображения точки по двум координатам и упростить конструкцию.

11а чертеже схематически изображена предлагаемая визирная труба.

Визирная труба состоит из оптического компенсатора 1, объектива 2, выполненного в виде аксикона, который дает резкое изображение любой точки, лежащей на оси визирования, сетки 8, рассматриваемой через окуляр 4 микроскопа 5. Отсчет производят по барабану б микровинта, который через шток 7 качает пластину компенсатора 1. Ось вращения 00 пластины компенсатора расположена поп уг2 лом 45 к плоскости штрихов сетки 3. Шкала отсчетного барабана б рассчитана с учетом проекции изображения точки на координатные оси, совпадающие со штрихами перекрестия сетки д.

Изображение точки приводят на одну из нитей перекрес1ия и отсчитывают по барабану, затем точку перемещают на вторую нить перекрестия и отсчитывают вторично. Так как труба при нулевом отсчете барабана и нормальном положснии компенсатора по отношению к опгнческой осп предварительно выставляется по двум крайним точкам, то снимаемые значения не гргбуется пересчитывать. Полу15 ченные отсчеты соответствуют величине изме. ряемых смещен и =ветящейся точки в двух взаимно перпендикулярных направлениях.

Предмет изобретения

20 Визирная труба, содержащая объектив, выполненный в виде аксикона, установленный перед ним компенсатор в виде плоскопараллельной пластинки, сетку, отсчетный барабан и окуляр, от гичающаяся тем, что, с целью од25 новременного измерения смещения изображения точки по двум координатам и упрощения конструкции, ось вращения компенсатора наклонена иод углом 45 к плоскости сетки, а иитерьалы делений шкалы отсчетного бараба30 на выбраны в соответствии с величинами проекций изооражения точки на плоскость сетки.
