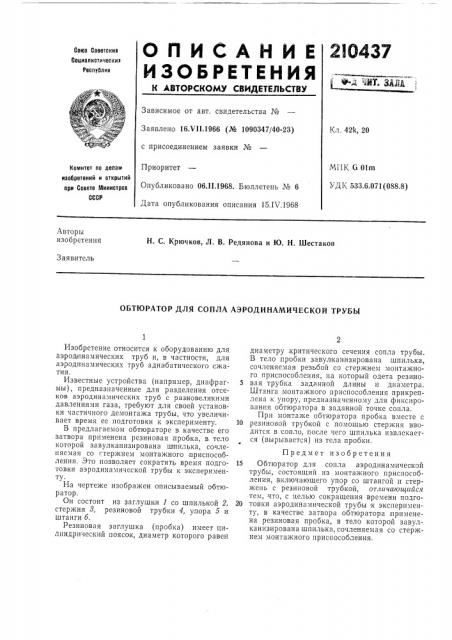

2Ю437
ОПИСАНИЕ
ИЗОВЕЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16Х11.1966 (№ 1090347/40-23) с присоединением заявки №
Кл. 42k, 20
МПК Ci Olm
УДК 533.6.071(088,8) Приоритет
Опубликовано 06.11.1968. Бюллетень № 6
Дата опубликования описания 15.IV.1968
Комитет по делам иаобретений и открытий при Совете Министров
СССР
Авторы изобретения
Н. С. Крючков, Л. В. Редянова и Ю. H. Шестаков
Заявитель
ОБТЮРАТОР ДЛЯ СОПЛА АЭРОДИНАМИЧЕСКОЙ ТРУБЫ
Изобретение относится к оборудованию для аэродинамических труб и, в частности, для аэродинамических труб адиабатического сжатия.
Известные устройства (например, диафрагмы), предназначенные для разделения отсеков аэродинамических труб с разновеликими давлениями газа, требуют для своей установки частичного демонтажа трубы, что увеличивает время ес подготовки к эксперименту.
В предлагаемом обтюраторе в качестве его затвора применена резиновая пробка, в тело которой завулканизирована ш1пилька, сочленяемая со;тержнем монтажного приспособления. Это позволяет сократить время подготовки аэродинамической трубы к эксперименту.
На чертеже изображен описываемый обтюратор.
Он состоит из заглушки 1 со шпилькой 2, стержня у, резиновой трубки 4, упора 5 и штанги 6.
Резиновая заглушка (пробка) имеет цилиндрический поясок, диаметр которого равен диаметру, критического сечения сопла трубы.
В тело пробки завулканизирована шпилька, сочленяемая резьбой со стержнем монтажного приспособления, на который одета резино5 вая трубка заданной длины и диаметра.
Штанга монтажного приспособления прикреплена к упору, предназначенному для фиксирования обтюратора в заданной точке сопла.
При монтаже обтюратора пробка вместе с
10 резиновой трубкой с помощью стержня вводится в сопло, после чего .шпилька извлекается (вырывается) из тела пробки.
Предмет изобретения
15 Обтюратор для сопла аэродинамической трубы, состоящий из монтажного приспособления, включающего упор со штангой и стержень с резиновой трубкой, отличающийся тем, что, с целью сокращения времени подго20 тонки аэродинамической трубы к эксперименту, в качестве затвора обтюратора;применена резиновая пробка, в тело которой завулканизирована шпилька, сочленяемая сО стержнем монтажного приспособления.
