Реферат

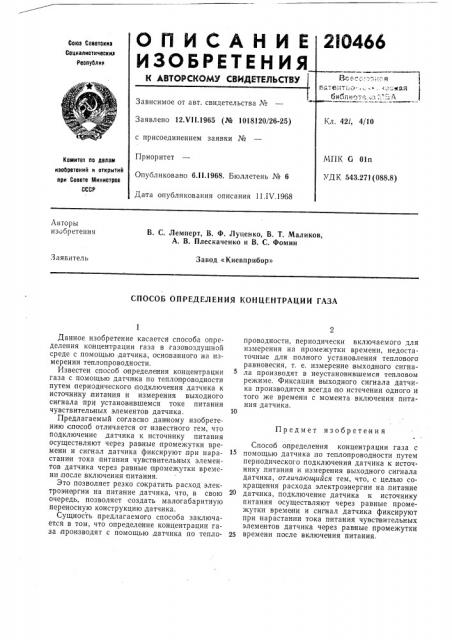

Союз Советскиз

Социалистически»

Республик

2/, 4/10

G 01п

Комитет по делам изооретений и открытий при Совете й1инистров

СССР

543.271 (088.8) Авторы изобретения

В. С. Лемперт, В. Ф. Луценко, В. Т. Маликов, А. В. Плескаченко и В. С. Фомин

Заявитель

Завод «Киевприбор».

СПОСОБ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ ГАЗА

Данное изобретение касается способа определения концентрации газа в газовоздушной среде с помощью датчика, основанного на измерении теплопроводности.

Известен способ определения концентрации газа с помощью датчика по теплопроводности путем периодического подключения датчика к источнику, питания и измерения выходного сигнала при установившемся токе питания чувствительных элементов датчика.

Предлагаемый согласно данному изобретению способ отличается от известного тем, что подключение датчика к источнику питания осуществляют через равные промежутки времени и сигнал датчика фиксируют,при нарастании тока питания чувствительных элементов датчика через равные п ромежутки времени после включения питания.

Это позволяет резко сократить расход электроэнергии на питание датчика, что, в свою очередь, позволяет создать малогабаритную переносную конструкцию, датчика.

Сущность предлагаемого способа заключается в том, что определение концентрации газа производят с помощью, датчика по теплопроводности, периодически включаемого для измерения на промежутки времени, недостаточные для полного установления теплового равновесия, т. е. измерение, выходного сигнала производят в неустановившемся тепловом режиме. Фиксация выходного сигнала датчика производится всегда по истечении одного и того же времени с момента включения питания датчика.

Предмет изобретения

Способ определения концентрации газа с помощью датчика по теплопроводности путем периодического подключения датчика к источнику .питания и измерения выходного сигнала датчика, отличающийся тем, что, с целью сокращения расхода электроэнергии на .питание

2о датчика, подключение датчика к источнику питания осуществляют через равные промежутки времени и сигнал датчика фиксируют при нарастании тока питания чувствительных элементов датчика чврез равные промежутки

25 времени после включения питания,
