Реферат

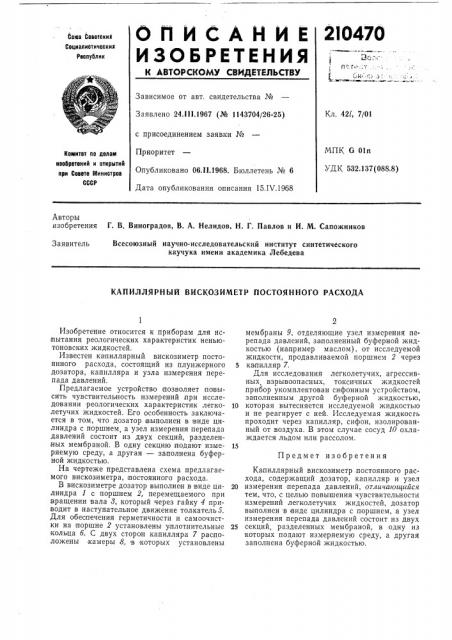

ОПИСАНИЕ

И ЗО Б РЕТЕН ИЯ

2) 0470

Сова Советских

Социалистических

Республик г (Си

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.Ill.1967 (№ 1143704/26-25) Кл. 421, 7/01 с присоединением заявки №

МПК G 01п

УДК 532.137(088.8) Приоритет

Опубликовано 06,П.1968. Бюллетень ¹ 6

Дата опубликования описания 15.IV.1968

Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. В. Виноградов, В. А. Нелидов, Н. Г, Павлов и И. М. Сапожников

Всесоюзный научно-исследовательский институт синтетического каучука имени академика Лебедева

Заявитель

КАПИЛЛЯРНЫЙ ВИСКОЗИМЕТР ПОСТОЯННОГО РАСХОДА

Предмет изобретения

Изобретение относится к приборам для испытания реологических характеристик неньютоновских жидкостей, Известен капиллярный вискозиметр постоянного расхода, состоящий из плунжерного дозатора, капилляра и узла измерения перепада давлений.

Предлагаемое устройство позволяет .повысить чувствительность измерений,при исследовании реологических характеристик легколетучих жидкостей. его особенность заключается в том, что дозатор выполнен в .виде цилиндра с поршнем, а узел измерения перепада давлений состоит из двух секций, разделенных мембраной. В одну секцию лодают измеряемую среду, а другая — заполнена буферной жидкостью.

На чертеже представлена схема предлагаемого вискозиметра, постоянного расхода.

В вискозиметре дозатор выполнен в виде цилиндра 1 с поршнем 2, перемещаемого при вращении вала 3, который через гайку 4 приводит в наступательное движение толкательб.

Для обеспечения герметичности и самоочистки на 1поршне 2 установлены уплотнительные кольца б. С двух сторон капилляра 7 расположены камеры 8, в которых установлены мембраны 9, отделяющие узел измерения перепада давлений, заполненный буферной жидкостью (например маслом), от исследуемой жидкости, продавливаемой поршнем 2 через

5 капилляр 7.

Для исследования легколетучих, агрессивных взрывоопасных, токсичных жидкостей прибор укомплектован сифонным устройством, заполненным другой буферной жидкостью, 10 которая вытесняется исследуемой жидкостью и не реагирует с ней. Исследуемая жидкосгь проходит через капилляр, сифон, изолированный от воздуха. В этом случае сосуд 10 охлаждается льдом или рассолом.

Капиллярный вискозиметр постоянного расхода, содержащий дозатор, капилляр и узел

20 измерения перепада давлений, отличающийся тем, что, с целью повышения чувствительности измерений легколетучих жидкостей, дозатор выполнен в виде цилиндра с поршнем, а узел измерения перепада давлений состоит из двух

25 секций, разделенных мембраной, в одну из которых подают измеряемую среду, а другая заполнена буферной жидкостью, 210470

Зрошение om приЮода
