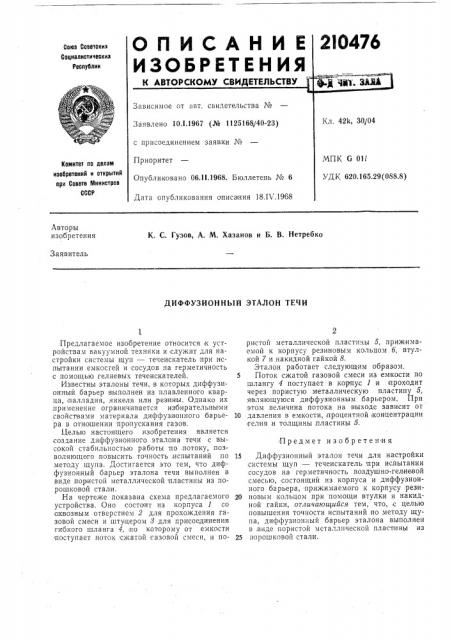

Сома Соеетсхих

Социалистических

Республик

Комитет по делам иаобретеиии и открытий при Совете Мииистрое

CCCP.8) Авторы изобретения

К. С. Гузов, А. М, Хазанов и Б. В, Нетребко

Заявитель

ДИФФУЗИОННЪ|й ЭТАЛОН ТЕЧИ

Предлагаемое изобретение относится к устройствам вакуумной техники и служит для настройки системы щуп — течеискатель при испытании емкостей и сосудов ча герметичность с помощью гелиевых течеискателей.

Известны эталоны течи, в которых диффузионный барьер выполнен из плавленного кварца, палладия, никеля или резины. Однако их .применение ограничивается избирательными свойствами материала диффузионного барьера в отношении пропускания газов, Целью настоящего изобретения является создание диффузионного эталона течи с высокой стабильностью работы по .потоку, позволяющего повысить точность .испытаний по методу щупа. Достигается это тем, что диффузионный барьер эталона течи выполнен в виде пористой металлической пластины из порошковой стали.

На чертеже показана схема предлагаемого устройства. Оно состоит из корпуса 1 со сквозным отверстием 2 для прохождения газовой смеси и штуцером 8 для присоединения гибкого шланга 4, по которому от емкости поступает поток сжатой тазовой смеси, и пористой металлической пластичы 5, прижимаемой к корпусу резиновым кольцом 6, втулкой 7 и накидной гайкой 8.

Эталон работает следующим образом, 5 Поток сжатой газовой смеси из емкости по шлангу 4 поступает в корпус 1 и проходит через пористую металлическую пластину 5, являющуюся диффузионным барьером. При этом величина потока на выходе зависит or

10 давления в емкости, процентной концентрации гелия и толщины, пластины 5.

Предмет изобретения

15 Диффузионный эталон течи для настройки системы щуп — течеискатель при испытании сосудов на герметичность воздушно-гелиевой смесью, состоящий из корпуса и диффузионного барьера, прижимаемого к корпусу рези20 новым кольцом при помощи втулки и накидной гайки, отличающийся тем, что, с целью повышения точности испытаний по методу щупа, диффузионный барьер эталона выполнен в,виде пористой металлической пластины из

25 порошковой стали.

210476

Составитель Ф. Шикин

Редактор А. Шиллер Техред Л. Я. Бриккер Корректоры: A. П Татаринцева и А. П. Васильева

Заказ 589/2 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
