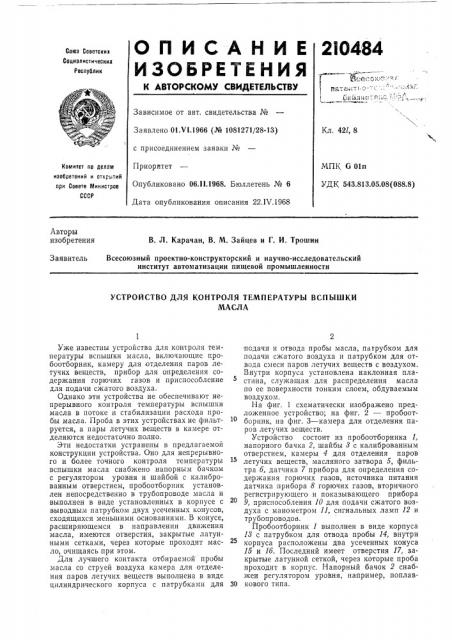

2l0484

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01,VI.1966 (№ 1081271/28-13) с присоединением заявки №

Приоритет

Опубликовано 06.11.1968. Бюллетень № 6

Дата опубликования описания 22.IV.1968

Кл. 42l, 8

МПК б 01п

УДК 543.813.05.08(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Л. Карачаи, В. М. Зайцев и Г. И. Трошин

Всесоюзный проектно-конструкторский и научно-исследовательский институт автоматизации пищевой промышленности

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ВСПЫШКИ

МАСЛА

Уже известны устройства для контроля температуры вспышки масла, включающие пробоотборник, камеру для отделения паров летучих веществ, прибор для определения содержания горючих газов и приспособление для подачи сжатого воздуха.

Однако эти устройства не обеспечивают непрерывного контроля температуры вспышки масла в потоке и стабилизации расхода пробы масла. Проба в этих устройствах не фильтруется, а пары летучих веществ в камере отделяются недостаточно полно.

Эти недостатки устранены в предлагаемой конструкции устройства. Оно для непрерывного и более точного контроля температуры вспышки масла снабжено напорным бачком с регулятором уровня и шайбой с калиброванным отверстием, пробоотборник установлен непосредственно в трубопроводе масла и выполнен в виде установленных в корпусе с выводным патрубком двух усеченных конусов, сходящихся меньшими основаниями. В конусе, расширяющемся в направлении движения масла, имеются отверстия, закрытые латунными сетками, через которые проходит масло, очищаясь при этом.

Для лучшего контакта отбираемой пробы масла со струей воздуха камера для отделения паров летучих веществ выполнена в виде цилиндрического корпуса с патрубками для подачи и отвода пробы масла, патрубком для подачи сжатого воздуха и патрубком для отвода смеси паров летучих веществ с воздухом.

Внутри корпуса установлена наклонная пластина, служащая для распределения масла по ее поверхности тонким слоем, обдуваемым воздухом.

На фиг. 1 схематически изображено предложенное устройство; на фиг. 2 — пробоотборник, на фиг. 3 — камера для отделения паров летучих веществ, Устройство состоит из пробоотборника 1, напорного бачка 2, шайбы 8 с калиброванным отверстием, камеры 4 для отделения паров летучих веществ, масляного затвора б, фильтра б, датчика 7 прибора для определения содержания горючих газов, источника питания датчика прибора 8 горючих газов, вторичного регистрирующего и показывающего прибора

9, приспособления 10 для подачи сжатого воздуха с манометром 11, сигнальных ламп 12 и трубопроводов.

Пробоотборник 1 выполнен в виде корпуса

18 с патрубком для отвода пробы 14, внутри корпуса расположены два усеченных конуса

15 и 1б. Последний имеет отверстия 17, за крытые латунной сеткой, через которые проба проходит в корпус. Напорный бачок 2 снаб>кен регулятором уровня, например, поплавЗО кового типа.

Ка.мера для отделения паров летучих Веществ состоит из цилиндрического корпуса И с патрубками 19 и 20 для подачи и отвода пробы масла патрубком 21 для подачи сжатого воздуха и патрубком 22 для отвода смеси паров летучих веществ с воздухом. Внутри корпуса 18 установлена наклонная пластина 2д.

Работает устройство следующим образом.

Готовое масло, проходящее по маслопроводу, поступает в коническое сужение пробоотборника 1, проходит, фильтруясь при этом, через латунные сетки отверстий 17 конуса 16 и попадает в корпус И пробоотборника. Осадок с сеток смывается потоком масла, движущимся с повышенной скоростью, которую он (поток масла) приобретает за счет сужения конуса.

Отфильтрованная проба масла непрерывной струей поступает в напорный бачок 2, в котором регулятором поддерживается постоянный уровень, и затем через шайбу 3 стабилизированная по расходу постоянным напором и калиброванным отверстием струя масла через патрубок 19 поступает в камеру 4, где она попадает на пластину 28 и растекается по ней тонкой пленкой. Через патрубок 21 от приспособления 10 подается сжатый ноздух, который обдувает стабилизированной по расходу струей наклонную пластину 28, извлекая из пробы масла летучие вещества. Далее масло выводится из камеры 4 через патрубок 20, масляный затвор 5 и присоединяется к общему потоку готового масла, а воздух с парами летучих веществ через патрубок 22 и фильтр 6 уходит в датчик 7 прибора для определения содержания горючих тазов, например СГГ-2.

При изменении содержания летучих веществ в масле изменяется содержание этих

210484 веществ в воздухе, что в свою очередь изменяет тепловой эффект их сгорания в датчике

7, который преобразуется в электрическом блоке в усиленный электрический сигнал, ло5 ступающий на,вторичный прибор 9, например потенциометр ЭПИ-107.

11редмет изобретения

10 1. Устройство для контроля температуры вспышки масла, включающее пробоотборник, камеру для отделения паров летучих веществ, прибор для определения содержания горючих газов и приспособление для подачи сжатого

15 воздуха, отличающееся тем, что, с целью непрерывного и более точного контроля, оно снабжено напорным бачком с регулятором уровня и установленной под ним шайбой с калиброванны : отверстием, а пробоотборник установлен непосредственно в трубопроводе масла и выполнен в виде корпуса с патрубком для отвода пробы и установленных в нем двух усеченных конусов, сходящихся меньшими основаниями, причем конус, расширяющийся в направлении движения масла, имеет отверстия, закрытые латунными сетками, для прохода масла в корпус пробоотборника.

2. Устройство по п. 1, отличающееся тем, что камера для отделения паров летучих веЗО ществ выполнена в,виде цилиндрического корпуса с патрубками для подачи и отвода пробы масла, патрубком для подачи сжатого воздуха и патрубком для отвода смеси паров летучих веществ с воздухом, а напротив патрубков для подачи масла и воздуха установлена наклонная пластина, служащая для распределения масла по ее поверхности тонким слоем, обдуваемым воздухом.
