2I0549

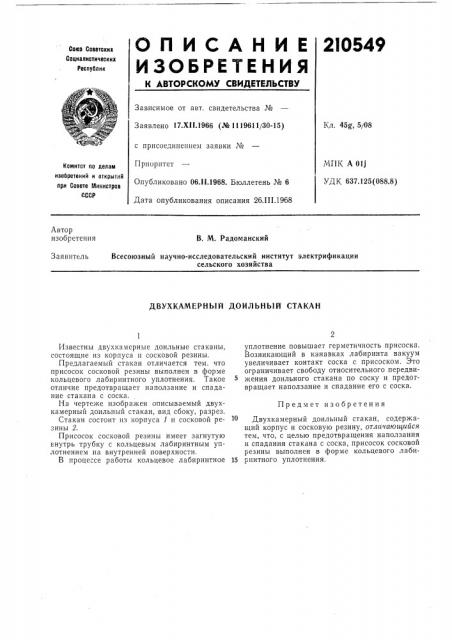

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 17.Xl l.1966 (№ 1119611(30-15) с присоединением заявки №
Приоритет
Опубликовано 06.11.1968. Бюллетень № 6
Дата опубликования описания 26.Ш.1968
Кл. 45g, 5/08
МПК А 01j
УДК 637.125(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
В. М. Радоманский
Заявитель
Всесоюзный научно-исследовательский институт электрификации сельского хозяйства
ДВУХКАМЕРН Ы Й ДОИЛ Ь НЪ| Й СТАКАН
Предмет изобретения
Известны двухкамерные доильные стаканы, состоящие из корпуса и сосковой резины.
Предлагаемый стакан отличается тем. что присосок сосковой резины выполнен в форме кольцевого лабиринтного уплотнения. Такое отличие предотвращает наползание и спадание стакана с соска.
На чертеже изображен описываемый двухкамерный доильный стакан, вид сбоку, разрез.
Стакан состоит из корпуса 1 и сосковой резины 2.
Присосок сосковой резины имеет загнутую внутрь трубку с кольцевым лабиринтным уплотнением на внутренней поверхности.
В процессе работы кольцевое лабиринтное уплотнение повышает герметичность присоска.
Возникающий в канавках лабиринта вакуум увеличивает контакт соска с присоском. Это ограничивает свободу относительного передвижения доильного стакана по соску и предотвращает наползание и спадание его с соска.
Двухкамерный доильный стакан, содержащий корпус и сосковую резину, отличающийся тем, что, с целью предотвращения наползания и спадания стакана с соска, присосок сосковой резины выполнен в форме кольцевого лаби15 ринтного уплотнения.
201549
