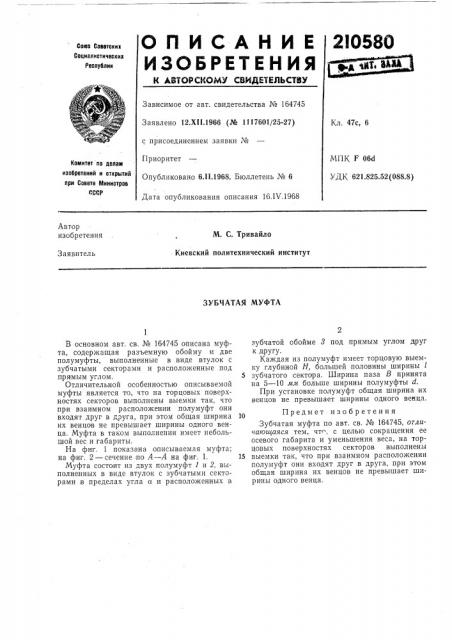

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

2I0580

, q Ó, ВАМ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 164745

Заявлено 12.XII.1966 (№ 1117601/25-27) Кл. 47с, 6 с присоединением заявки №

Приоритет

Опубликовано 6.II.1968. Бюллетень № 6

Дата опубликования описания 16.IV.1968

МПК F 06d

УДК 621.825.52 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

М. С. Тривайло

Киевский политехнический институт

Заявитель

ЗУБЧАТАЯ МУФТА

В основном авт. св, № 164745 описана муфта, содержащая разъемную обойму и две полумуфты, выполненные в виде втулок с зубчатыми секторами и расположенные под прямым углом.

Отличительной особенностью описываемой муфты является то, что на торцовых поверхностях секторов выполнены выемки так, что при взаимном расположении полумуфт они входят друг в друга, при этом общая ширина их венцов не превышает ширины одного венца. Муфта в таком выполнении имеет небольшой вес и габариты.

На фиг. 1 показана описываемая муфта; на фиг. 2 — сечение по А — А на фиг. 1, Муфта состоит из двух полумуфт 1 и 2, выполненных в виде втулок с зубчатыми секторами,в пределах угла а и расположенных в зубчатой обойме 8 под прямым углом друг к другу.

Каждая из полумуфт имеет торцовую выемку глубиной Н, большей половины ширины 1

5 зубчатого сектора. Ширина паза В принята на 5 — 10 мм больше ширины полумуфты d.

При установке полумуфт общая ширина их венцов не превышает ширины одного венца.

Предмет изобретения

Зубчатая муфта по авт. св. № 164745, отличаюитаяся тем, чт, с целью сокращения ее осевого габарита и уменьшения веса, на торцовых поверхностях секторов выполнены

15 выемки так, что при взаимном расположении голумуфт они входят друг в друга, при этом общая ширина их венцов не превышает ширины одного венца.

Фиг 1
