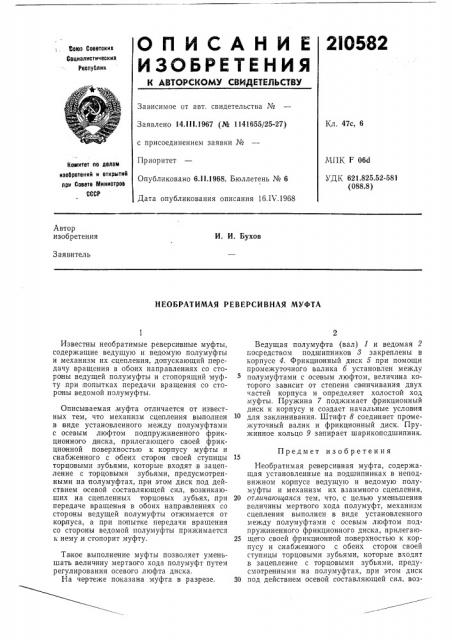

ОПИСАНИЕ 2I0582

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 47с, 6

Заявлено 14. Ill.1967 (№ 1141655/25-27) с присоединением заявки №

Приоритет

Опубликовано 6.11.1968. Бюллетень № 6

МПК F 06d

Комитет по делан изобретений и открытий при Совете Министров

СССР

УДК 621.825.52-581 (088.8) Дата опубликования описания 16.IV

Автор изобретения

И. И. Бухов

Заявитель

НЕОБРАТИМАЯ РЕВЕРСИВНАЯ МУФТА

Известны необратитмые,реверсивные муфты, содержащие ведущую и ведомую полумуфты и механизм их сцепления, допускающий передачу вращения в обоих направлениях со стороны ведущей полумуфты и стопорящий муфту при попытках передачи вращения со стороны ведомой полумуфты.

Описываемая, муфта отличается от известных тем, что механизм сцепления выполнен в виде установленного между полумуфтами с осевым люфтом подпружиненного фрикционного диска, прилегающего своей фрикционной поверхностью к корпусу муфты и снабженного с обеих сторон своей ступицы торцовыми зубьями, которые входят в зацепление с торцовыми зубьями, предусмотренными на полумуфтах, при этом диск под действием осевой составляющей сил, возникающих на сцепленных торцовых зубьях, при передаче вращения в обоих направлениях со стороны ведущей полумуфты отжимается от корпуса, а при попытке передачи вращения со стороны ведомой иолу муфты прижимается и нему,и стопорит муфту.

Такое выполнение муфты позволяет уменьшать величину мертвого хода полумуфт путем регулирования осевого люфта диска.

На чертеже показана муфта в разрезе.

Ведущая полумуфта (вал) 1 и ведомая 2 посредством подшипников 8 закреплены в корпусе 4. Фрикционный диск б при помощи промежуточного валика б установлен между полумуфтами с осевым люфтом, величина которого зависит от степени свинчивания двух частей корпуса и определяет холостой ход муфты. Пружина 7 поджимает фрикционный диск к корпусу и создает начальные условия для заклинивания. Штифт 8 соединяет промежуточный валик и фрикционный диск. Пружинное кольцо 9 запирает шарикоподшипник.

Предмет изобретения

Необратимая реверсивная муфта, содержаш.ая установленные на подшипниках в неподвижном кор пусе ведущую и ведомую полумуфты и механизм их взаимного сцепления, 20 отличающаяся тем, что, с целью уменьшения величины мертвого хода полумуфт, механизм сцепления выполнен в виде установленного между полумуфтами с осевым люфтом подпружиненного фрикционного диска, прилегаю25 щего своей фрикционной поверхностью к корпусу и снабженного с обеих сторон своей ступицы торцовыми зубьями, кото рые входят в зацепление с торцовыми зубьями, предусмотренными на полумуфтах, при этом диск

30 под действием осевой составляющей сил, воз3 пикающих на сцепленных торцовых зубьях, при передаче вращения в обоих направлениях со стороны ведущей полумуфты отжимается

210582 от корпуса,- а при попытке передачи вращения со стороны ведомой полумуфты прижимается к нему и стопорит муфту.
