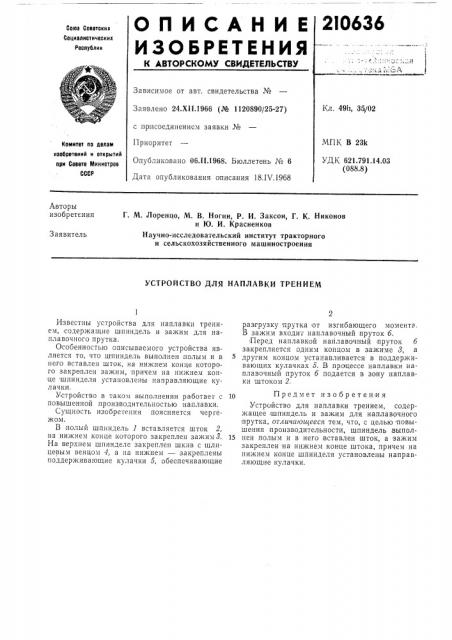

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.XII.1966 (№ 1120890/25-27) с присоединением заявки №

Приоритет

Опубликовано 06Л1.1968. Бюллетень № 6

Дата опубликования описания 18.IV.1968

35/02

23k

Комитет ло делам изобретениИ и открытиИ ори Совете Министров

СССР

1.791,14.03

88.8) Авторы изобретения

Г. М. Лоренцо, М. В, Ногин, Р. И. Заксон, Г. К. Никонов и Ю. И. Красненков

Научно-исследовательский институт тракторного и сельскохозяйственного машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ НАПЛАВКИ ТРЕНИЕМ

Известны устройства для наплавки трение», содержащие шпиндель и зажим для наплавочного прутка.

Особенностью описываемого устройства является то, что шпиндель выполнен полым и в него вставлен шток, на нижнем конце которого закреплен зажим, причем на нижнем конце шпинделя установлены направляющие кулачки.

Устройство в таком выполнении работает с повышенной производительностью наплавки.

Сущность изобретения поясняется чер гежом.

В полый шпиндель 1 вставляется шток 2, на нижнем конце которого закреплен зажим Х

На верхнем шпинделе закреплен шкив с шлицевым венцо» 4, а на нижнем — закреплены поддерживающие кулачки 5, обеспечивающие разгрузку прутка от изгиоающего момента.

Б зажим входит наплавочный пруток б.

Перед наплавкой наплавочный пруток б закрепляется одним концом в зажиме 8, а другим концом устанавливается в поддерживающих кулачках 5. В процессе наплавки наплавочный пруток б подается в зону наплавки штоком 2.

10 Предмет изобретен ия

Устройство для наплавки трением, содержащее шпиндель и зажим для наплавочного прутка, отличающееся тем, что, с целью повышения производительности, шпиндель .выпол15 нен полым и в него, вставлен шток, а зажим закреплен на нижнем конце штока, причем на нижнем конце шпинделя установлены направляющие кулачки, 210636
