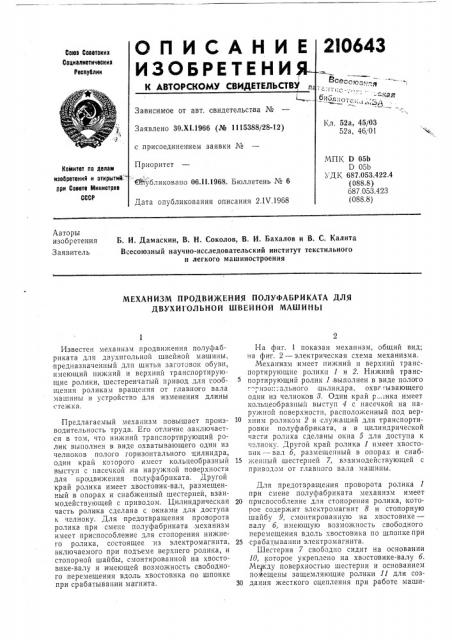

МЕХАНИЗМ ПРОДВИЖЕНИЯ ПОЛУФАБРИКАТА ДЛЯ

ДВУХИ1 ОЛЬНОЙ ШВЕЙНОЙ МАШИНЫ

Известен механизм продвижения полуфабриката для двухигольной швейной машины, предназначенный для шитья заготовок обуви, имеющий нижний и верхний транспортирующие ролики, шестеренчатый привод для сообщения роликам вращения от главно|го вала машины и устройство для изменения длины стежка.

Предлагаемый механизм повышает производительность труда. его отличие, заключается в том, что нижний транспортирующий ролик выполнен в виде охватывающего один из челноков полого горизонтального цилиндра, один край кот oporo имеет кольцеобразный выступ с насечкой на наружной IIOBppxHocTB для продвижения полуфабриката, Другой край ролика имеет хвостовик-вал, размещенный в опорах и снабженный шестерней, взаимодействующей с приводом. Цилиндрическая часть ролика сделана с окнами для доступа и челноку. Для предотвращения проворота ролика при смене полуфабриката, механизм имеет приспособление для стопорения нижнего ролика, состоящее из электромагнита, включаемого при подъеме верхнего ролика, и стопорной шайбы, смонтированной на хвостовике-валу и имеющей возможность свободного перемещения вдоль хвостовика по шпонке при срабатывании магнита.

На фиг. 1 показан механизм, общий вид; на фиг. 2 — электрическая схема механизма.

Механизм имеет нижний и верхний транспортирующие ролики 1 и 2. Нижний транспортирующий ролик 1 выполнен в виде полого

-",".изо.:; ального цилиндра, охвг тывающего один из челноков 8. Один край р ..:ика имеет кольцеобразный выступ 4 с насечкой на наружной поверхности, расположенный под вер10 хним роликом 2 и служащий для транспортировки полуфабриката, а в цилиндрической части ролика сделаны окна 5 для доступа к челноку. Другой край ролика 1 имеет хвостовик — вал б, размещенный в опорах и снаб15 женный шестерней 7, взаимодействующей с приводом от главного вала машины.

Для предотвращения проворота ролика 1 при смене полуфабриката механизм имеет

20 приспособление для стопорения ролика, которое содержит электромагнит 8 и стопорную шайбу 9, смонтированную на хвостовике— валу б, имеющую возможность свободного перемещения вдоль хвостовика по шпонке при

25 срабатывании электромагнита.

Шестерня 7 свободно сидит на основании

10, которое укреплено на хвостовике-валу б.

Между поверхностью шестерни и основанием поМещены защемляющие ролики 11 для соз30 дания жесткого оцепления при работе маши210643 ны, без проскальзывания шестерни 7 с хвостовиком-валом.

Работает механизм следующим образом.

При подъеме верхнего ролика 2 происходит замыкание контакта 12, и реле Р;замыкает цепь электромагнита 8, при этом, шайба 9 перемещается по шпонке хвостовика-вала б и вал с роликом 1 стопорится. При опускании ролика 2 на полуфабрикат перед началом шитья цепь электромагнита размыкается и IO хвостовик-вал б освооождается.

Предмет изоб ретения

Механизм продвижения полуфабриката для двухитольной швейной машины, прсдназна- 15 ченной для шитья заготовок обуви, имеющий нижний и верх гий транспортирующие ролики, шестеренчатый привод для сообщения роликам вращения от главного вала машины и устройство для изменения длины стежка, от- QQ личаюи ийся тем, что, с целью повышения производительности труда, нижний транспортирующий ролик выполнен в виде охватывающего один из челноков полого горизонтального .цилиндра, один край которого имеет кольцеобразный выступ с насечкой на наружпой поверхности для продвижения полуфабриката; другой край имеет хВОсТОВНК-вал, размещенный в опорах и снабженный шестерней, взаимодействующей с приводом, а цилиндрическая часть ролика имеет окна для доступа к челноку, причем для предотвращения проворота ролика, при смене полуфабриката механизм имеет приспособление для стопорения нижнего ролика, состоящее из электромагнита, включаемого при подъеме верхнего ролика, и стопорной шайбы, смонтированной на хвостовике-вале и имеющей возможность свободного перемещения вдоль хвостовика bio шпонке при срабатывании магнита.
