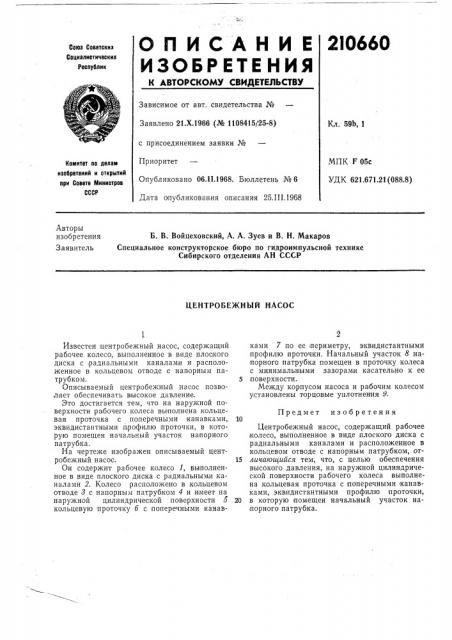

О П И С А Н И Е 2I0660

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Х.1966 (№ 1108415/25-8) с присоединением заявки №

Приоритет

Опубликовано 06 11.1968. Бюллетень № 6

Дата опубликования описания 25.Ш.1968

Кл. 59b, 1

МПК F 05с

УДК 621.671.21(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

Б. В. Войцеховский, А. А. Зуев и В. Н. Макаров

Специальное конструкторское бюро Ilo гидроимпульсной технике

Сибирского отделения АН СССР

ЦЕНТРОБЕЖНЫЙ НАСОС

Известен центробежный насос, содержащий рабочее колесо, выполненное в виде плоского диска с радиальными каналами и расположенное в кольцевом отводе с напорным патрубком.

Описываемый центробежный насос позволяет обеспечивать высокое давление.

Это достигается тем, что на наружной поверхности ра бочего колеса выполнена кольцевая проточка с . поперечными канавками, эквидистантными профилю:,проточки, в которую помещен начальный участок напорного патрубка.

На чертеже изображен описываемый центробежный насос.

Он содержит рабочее колесо 1, вьпполненное в виде плоского диска с радиальными каналами 2. Колесо расположено в кольцевом отводе 8 с напорным патрубком 4 и имеет на наружной цилиндрической поверхности о кольцевую проточку о с поперечными .канавками 7 по ее периметру, эквидистантными профилю проточки. Начальный участок 8 на порного патрубка помещен в проточку колеса с минимальными зазорами касательно к ее

5 поверхности.

Между корпусом насоса и рабочим колесом установлены торцовые уплотнения 9.

Предмет изобретения

Центробежный насос, содержащий рабочее ,колесо, выполненное в виде плоского диска с радиальными каналами и расположенное в кольцевом отводе с напорным патрубком, от15 личающийся тем, что, с целью обеспечения высокого .давления, на наружной цилиндрической поверхности рабочего колеса выполнена кольцевая проточка с поперечными канавками, эквидистантными профилю проточки, 20 в которую помещен начальный участок напорного патрубка.

210660

Редактор Г. Гуськова

Заказ 507i4 Тираж 530 Подписное

ЦПИИПИ Комитета ло делам изобретений и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Тилография, лр. Сапунова, 2

Составитель С. Брыкова

Техред А. А. Камышникова

Корректоры: О. Б. Тн,рина и С. Ф. Гоптаренко
