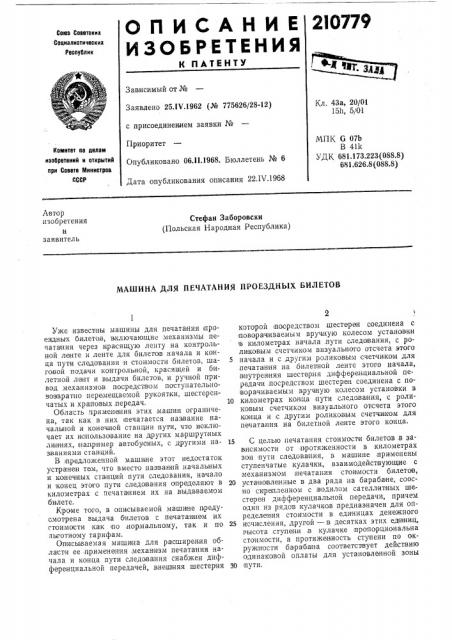

ОПИСАНИЕ 2Ю779

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от №

Кл. 43а, 20/01

15h, 5/01

Заявлено 25.IV.1962 (№ 775626/28-12) с присоединением заявки №

Приоритет

Опубликовано 0611.1968. Бюллетень № 6

Дата опубликования описания 22.IV.1968

МПК G 07Ь

B 41К

УДК 681.173.223(088.8) 681.626.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения и заявитель

Стефан Заборовски (Польская Народная Республика) МАШИНА ДЛЯ ПЕЧАТАНИЯ ПРОЕЗДНЫХ БИЛЕТОВ

Уже известны машины для печатания проездных бислетов, включающие механизмы печата ния через красящую ленту на контрольной ленте и ленте для билетов .начала и конца пути следования и стоимости билетов, шаговой подачи контрольной, красящей и билетной лент и выдачи билетов, и ручной привод механизмов посредством поступательновоэвратно перемещаемой рукоятки, шестеренчатых и храповых,передач.

Область чрименения этих машин ограничена, так как в них печатается название начальной и конечной станции пути, pro исключает их иапользование на других маршрутных линиях, например авт обу аных, с другими названиями станций.

В предложенной машине этот недостаток устранен тем, что вместо названий начальных и конечных станций пути следования, начало и конец этого пути следования определяют в километрах с печатанием их на выдаваемом б илете.

Кроме того, в описываемой машине предусмотрена выдача билетов с печатаHIHBM их стоимости как по,нормальному, так и по льготному тарифам.

Описываемая маши на для расширения обла сги ее,применения .механизм печатания начала и кон|ца пути следования снабжен дифференциальной передачей, внешняя IIIecTep!HH которой пооредетвом шестерен соединена с поворачиваемым вручную колесом установки в километрах начала, пути следования, с роликовым счетчиком визуального отсчета этого

5 начала и с другим роликовысм счетчико м для ,печата н ия на билетной ленте этого начала, внутренняя шестерня дифференциальной передачи,посредством шестерен соединена с по ворачиваемым вручную колесом установки в

10 километрах конца пути следования, с роликовым счетчиком визуального отсчета этого конца и .с другим роликовым счетчиком для печатания на билетной ленте этого конца.

15 С целью печатания стоимости билетов,в за" аисимости от протяженности в километрах зон пути следования, в машине применены ступенчатые кулачки, взаимодействующие с механизмом, печатания стон мости билетов, 20 установленные в два ряда на барабанные, соосно скрепленном с водилом careëëèIIíûx шестерен дифференциальной передачи, причем один из рядов .кулачков предназначен для определения стоимости в единицах денежного

25 исчисления, другой — в десятках этих единиц, высота ступени,в кулачке пропорциональна стоимости, а протяженность ступени по окружности бараба|на соответствует действию одинаковой оплаты для установленной зоны

ЗО пути.
