Реферат

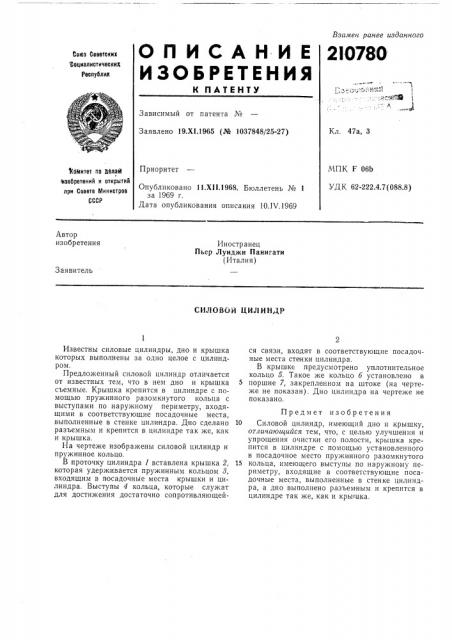

Взамен ранее изданного

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

2l078 0

Сова Советских Социалистических

Республик

Зависимый от патента №

Кл. 47а, 3

Заявлено 19.Х1.1965 (№ 1037848/25-27) МПК F 06b

УДК 62-222.4.7(088.8) Приоритет комитет по йалаМ чтаобретений и открытий при Совете Министров

СССР

Опубликовано 11.Xll.1968. Бюллетень № 1 за 1969 г.

Дата опубликования описания 10.IV,1969

Автор изобретения

Иностранец

Пьер Луиджи Панигати (Италия) Заявитель

СИЛОВОЙ ЦИЛИНДР

Известны силовые цилиндры, дно и крышка которых выполнены за одно целое с цилиндром.

Предложенный силовой цилиндр отличается от известных тем, что в нем дно и крышка съемные. Крышка крепится в цилиндре с помощью пружинного разомкнутого кольца с выступами по наружному периметру, входящими в соответствующие посадочные места, выполненные в стенке цилиндра. Дно сделано разъемным и крепится в цилиндре так же, как и крышка.

На чертеже изображены силовой цилиндр и пружинное кольцо.

В проточку цилиндра 1 вставлена крышка 2, которая удерживается пружинным кольцом 8, входящим в посадочные места крышки и цилиндра. Выступы 4 кольца, которые служат для достижения достаточно сопротивляющейся связи, входят в соответствующие посадочные места стенки цилиндра.

В крышке предусмотрено уплотнительное кольцо 5. Такое же кольцо б установлено в

5 поршне 7, закрепленном на штоке (на чертеже не показан). Дно цилиндра на чертеже не показано.

Предмет изобретения

10 Силовой цилиндр, имеющий дно и крышку, отличающийся тем, что, с целью улучшения и упрощения очистки его полости, крышка крепится в цилиндре с помощью установленного в посадочное место пружинного разомкнутого

15 кольца, имеющего выступы по наружному периметру, входящие в соответствующие посадочные места, выполненные в стенке цилиндра, а дно выполнено разъемным и крепится в цилиндре так же, как и крышка.
