Реферат



2I0804

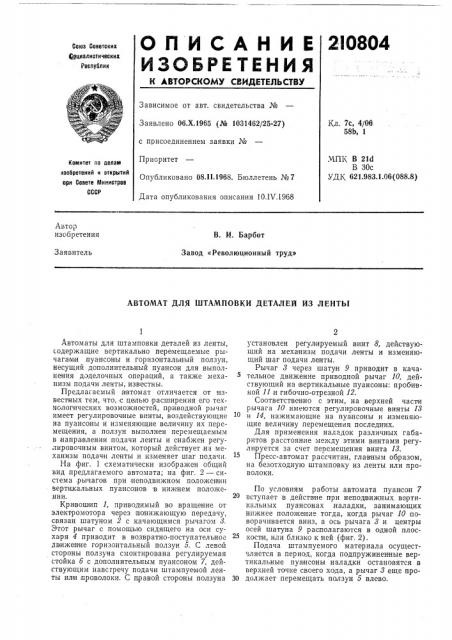

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских фрциалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х.1965 (№ 1031462/25-27) с присоединением заявки №

Приоритет

Опубликовано 08.11.1968. Бюллетень № 7

Дата опубликования описания 10.IV.1968

Кл, 7с, 4/06.

58b, 1

МПК В 21d

В 30с

УДК 621.983.1.06(088.8) Номитет по делам изобретений и открытий ори Совете Министров

СССР

Автор изс бретения

В. И. Барбот

Завод «Революционный труд>

Заявитель

АВТОМАТ ДЛЯ ШТАМПОВКИ ДЕТАЛЕЙ ИЗ ЛЕНТЫ

Автоматы для штамповки деталей из ленты, содержащие вертикально перемещаемые рычагам и пуансоны и горизонтальный ползун, несущий дополнительный пуансон для выполнения доделочных операций, а также механизм подачи ленты, известны.

Предлагаемый автомат отличается от известных тем, что, с целью .расширения его технологических возможностей, приводной рычаг имеет регулировочные винты, воздействующие на пуансоны и изменяющие величину их перемещения, а ползун выполнен перемещаемым в напра влении подачи ленты и снабжен регулировочным винтом, который действует,на механизм подачи ленты и изменяет шаг подачи.

На фиг. 1 схематически изображен общий вид предлагаемого автомата; на фиг. 2 — сист ема,рычагов при неподвижном положении вертикальных пуансонов в нижнем положении.

Кривошип 1, приводимый во вращение от электромотора через понижающую передачу, связан шатуном 2 с качающимся рычагом 8.

Этот рычаг с помощью сидящего на оси сухаря 4 приводит в возвратно-поступательное движение горизонтальный ползун 5. С левой стороны ползуна смонтирована регулируемая стойка б с дополнительным пуансоно м 7, действующим навстречу подачи штампуемой ленты или проволоки. С правой сто роны ползуна установлен регулируемый винт 8, действующий на механизм подачи ленты и изменяющий шаг подачи ленты.

Рычаг 8 через шатун 9 приводит в качательное движение приводной рычаг 10, действующий на вертикальные пуансоны: пробивной 11 и гибочно-отрезной 12.

Соответственно с этим, на верхней части рычага 10 имеются регулировочные винты И и 14, нажимающие на пуансоны и изменяющие величину перемещения последних.

Для применения наладок различных габаритов расстояние между этими винтами регулируется за счет перемещения винта 18.

Пресс-автосмат рассчитан, главным образом, на безотходную штамповку из ленты или проволоки.

По условиям работы автомата пуансон 7 вступает в действие при неподвижных вертикальных пуансонах;наладки, занимающих нижнее положение тогда, когда рычаг 10 поворачивается вниз, а ось рычага 8 и центры осей шатуна 9 располагаются в одной плоскости, или близко к ией (фиг. 2).

Подача штампуемого материала осуществляется в период, когда подпружиненные вертикальные пуансоны наладки остановятся в верхней точке своего хода, а рычаг 3 еше про30 должает перемещать ползун 5 влево.

210804

Предмет изобретения!

Ф !3

Составитель И. Ротермель

Редактор Г. Гончарова Техред Л. К. Малова Корректоры: Н. И. Быстрова и Т. Д. Чунаева

Заказ 586/17 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС?

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Автомат для штамповки деталей из ленты, содержащий вертикально перемещаемые оистемой рычагов пуансоны и кинематически связанный с ними горизонтально перемещаемый ползун, несущий дополнительный пуансон, а также механизм подачи ленты, отличающийся тем, что, с целью расширения технологических возможностей автомата, приводной рычаг снабжен регулировочными винтами, воздействующими на пуансоны и изменяющ ими величину перемещения последних, причем ползун выполнен перемещаемым в направлении подачи ленты и снабжен регулировочным винтом, воздействующим на механизм подачи ленты и изменяющим шаг подачи.
