210893

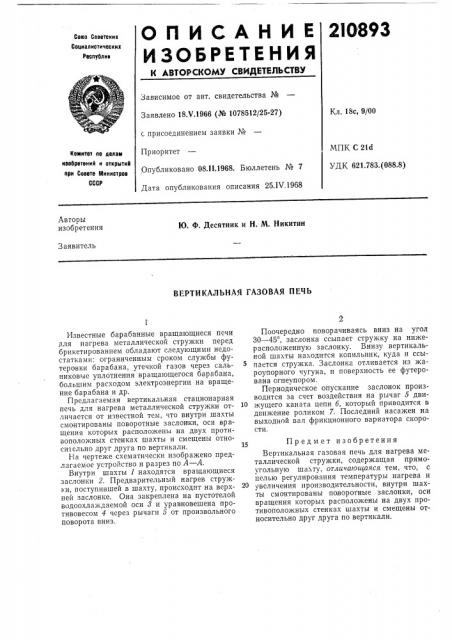

ОП И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлик

Зависимое от авт. свидетельства №

Заявлено 18ХЛ966 (№ 1078512/25-27) Кл. 18с 9/00 с присоединением заявки №

Приоритет

МПК С 21d

УДК 621.783. (088.8) Комитет по делам ивоорвтений и открытий при Совете Министров

СССР

Опубликовано 08.11.1968. Бюллетень № 7

Дата опубликования описания 25.IV.1968

Авторы изобретения

10. Ф. Десятник и Н. М. Никитин

Заявитель

ВЕРТИКАЛЬНАЯ ГАЗОВАЯ ПЕЧЬ

Известные барабанные вращающиеся печи для нагрева металлической стружки перед брикетированием обладают следующими недостатками: ограниченным сроком службы футеровки барабана, утечкой газов через сальниковые уплотнения вращающегося барабана, большим расходом электроэнергии на вращение барабана и др.

Предлагаемая вертикальная стационарная печь для нагрева металлической стружки отличается от известной тем, что внутри шахты смонтированы поворотные заслонки, оси вращения которых расположены на двух противоположных стенках шахты и смещены относительно друг друга по вертикали.

На чертеже схематически изображено предлагаемое устройство и разрез по А — А.

Внутри шахты 1 находятся вращающиеся заслонки 2. Предварительный нагрев стружки, поступившей в шахту, происходит на верхней заслонке. Она закреплена на пустотелой водоохлаждаемой оси 8 и уравновешена противовесом 4 через рычаги 5 от произвольного поворота вниз.

Поочередно поворачиваясь вниз на угол

30 — 45, заслонка ссыпает стружку на нижерасположенную заслонку. Внизу вертикальной шахты находится копильник, куда и ссыпается стружка. Заслонка отливается из жароупорного чугуна, и поверхность ее футерована огнеупором.

Периодическое опускание заслонок производится за счет воздействия на рычаг 5 дви10 жущего каната цепи 6, который приводится в движение роликом 7. Последний насажен на выходной вал фрикционного вариатора скорости.

15 Предмет изобретения

Вертикальная газовая печь для нагрева металлической стружки, содержащая прямоугольную шахту, отлича ои1аяся тем, что, с целью регулирования температуры нагрева и увеличения производительности, внутри шахты смонтированы поворотные заслонки, оси вращения которых расположены на двух противоположных стенках шахты и смещены относительно друг друга по вертикали.

210893

Cmpy+zu

Составитель T. Яроваи

Редактор Г. К. Гончарова Техред Л. Я. Бриккер Корректоры: А. П. Татаринцева и 3. И. Тарасова

Заказ 816/1 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
