Реферат

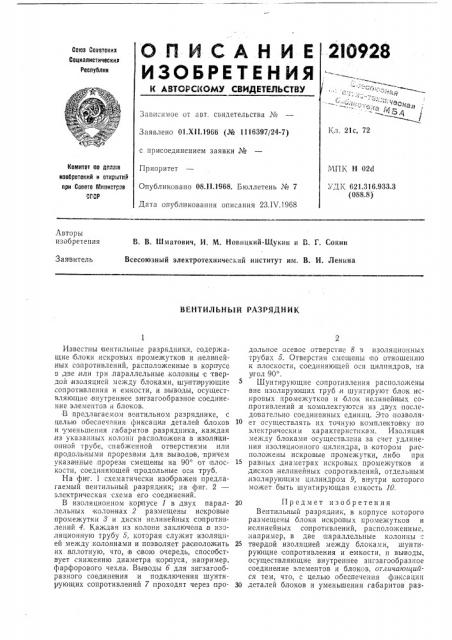

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТСРСИОМУ СВИДЕТЕЛЬСТВУ

2Ю928

Союз Сосетских

Социалистических

Республик

Зави"Iriroe от авт. свидетельства ¹

1(л. 21с, 72

Заявлено 01.XII.1966 (№ 1116397/24-7) с присоединением заявки №

Приоритет

Опубликовано 08.11.1968. Бюллетень № 7

Дата опубликования описания 23.IV.1968

Комитет по делая изобретений и открытий при Сосете ГЛииистрсе

СССР

МПК Н 02d

УД Iy 621.316.933.3 (088.8) Лвторы изобретения

В. В. Яматович, И. М. Новицкий-UJyr

Всесоюзный электротехнический институт им. В. И. Ленина

Заявитель

ВЕНТИЛЬНЫЙ РАЗРЯДНИ1

Известны вентильные разрядники, содержащие блоки искровых промежутков и,нелинейных сопротивлений, расположенные в корпусе в две,или три,параллельные, колонны с твердой изоляцией между блоками, шунти рующие сопротивления и емкости, и выводы, осуществляющие внутреннее зитзагообразное соединение элементов r блоков.

В предлагаемом ввнтильном разряднике, с целью обеспечения фиксации деталей блоков и уменьшения габаритов, разрядника,,каждая ,из указанных колонн расположена,в изоляционной трубе, снабженной отверстиями или продольными прорезями для выводов, причем указанные, прорези смещены на 90 от плоскости, соединяющей продольные оси труб.

На фит. 1 схематически изображен предлагаемый вентильный разрядник; на фиг. 2— электрическая схема его соединений.

В изоляцио Hoi>I кор пусе 1 в двух параллельных iKQ;IQHнах 2 размещены искровые промежутки 8 и диски нелинейных сопротивлений 4. Каждая из колонн заключена в изоляционную трубу 5, которая служит изоляцией между. колоннами и позволяет расположить их вплотную, что, в свою очередь, способствует снижению диаметра корпуса, например, фарфорового чехла. Выводы 6 для зигзагообразного соединения и подключения шунтирующих сопротивлений 7 проходят через продольное осевое отверстие 8 в изоляционных трубах 5. Отверстия смещены по отношению к:плоскости, соединяющей оси цилиндров, на угол 90 .

Шунтируюшие сопротивления расположены вне изолирующих труб,и шунтируют блок искровых промежутков и блок нелинейных со.противлений,и комплектуются из двух последо вательно соединенных единиц. Это позволя10 ет осуществлять их точную комплектовку по электрическим характеристикам. Изоляция между блоками осуществлена за счет удлинения изоляционного, цилиндра, в котором расположены искровые промежутки, либо при

1> равных диаметрах искровых промежутков и дискон нелинейных сопротивлений, отдельным ,изолирующим цилиндром 9, внутри которого может быть шунтирующая емкость 10.

20 Предмет изобретения

Вентильный разрядник, в корпусе которого размещены блоки искровых промежутков и нелинейных сопротивлений, расположенные, ;IaIIpmIep, в две параллельные колонны с

25 твердои изоляцией межд блоками, рующие сопротивления и емкости, и выводы, осуществляющие внутреннее зигзагообразное соединение элементов и блоков, отличаюитийся тем, что, с целью обеспечения фиксации

30 деталей блоков и уменьшения габаритов раз210928

5 т.иг.1

Составитель Н. Карасева

Редактор А. Бутылкин Техред Л. Я. Бриккер Корректоры: О. Б. Тюрина и 3. И. Тарасова

Заказ 680/15 Тираж 530 Подписное

ЦНИЙПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 рядникй, каждая из указанных колонн расположена .в изоляционной трубе, снабженной отверстиями или продольными прорезями для выводов, причем указанные прорези смещены ,на 90 от плоскости, соединяющей продольные оси труб,
