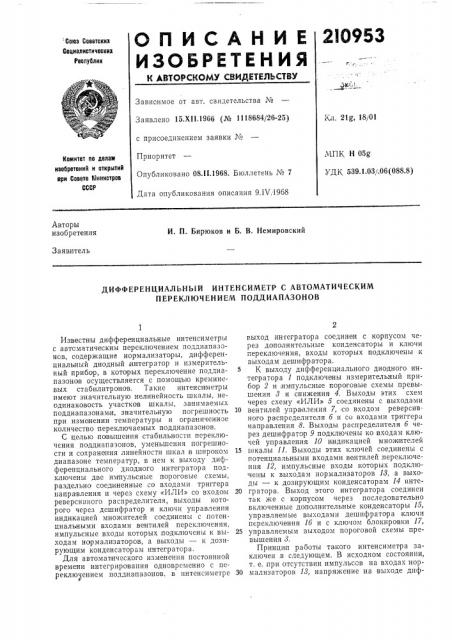

СПИСАНИЕ

ИЗОЬГИтИНИЯ Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.X11 1966 (№ 1118684/26-25) с присоединением заявки М

Приоритет

Опубликовано 08.11.1968. Бюллетень № 7

Дата опубликования описания 9.IV.1968

Ал 21g 18/01

/ 1ПК Н 05g

УДК 539.1.03/.06 (088.8) Комитет по делам изобретеиий и открытий ври Совете Мииистров

СССР

Авторы изобретения

И. П, Бирюков и Б. В. Немировский

Заявитель

ДИФФЕРЕНЦИАЛЬНЫЙ HHTEHCNMETP С АВТОМАТИЧЕСКИМ

ПЕРЕКЛЮЧЕН И ЕМ ПОДДИАПАЗОНО В

Известны дифференциальные интенсиметры с автсматическим переключением поддиапазонов, содержащие нормализаторы, дифференциальный диодный интегратор и измерительный прибор, в которых переключение поддиапазонав осуществляегся с помощью кремниевых стабилитронов. Такие интенси метры имеют значительную нелинейность шкалы, неодинаковость участков шкалы, занимаемых поддиапазонами, значительную погрешность при изменении температуры и ограниченное количество переключаемых поддиапазонов.

С целью повышения стабильности переключения поддиапазонов, уменьшения погрешности и сохранения линейности шкал в широком диапазоне температур, в нем к выходу дифференциального диодного интегратора подключены две импульсные пороговые схемы, раздельно соединенные со входами триггера направления и через схему «ИЛИ» со входом реверсивного распределителя, выходы которого через дешифратор и ключи управления индикацией множителей соединены с потенциальными входами вентилей переключения, импульсные входы которых подключены к выходам нормализаторов, а выходы — к дозирующим конденсаторам интегратора.

Для автомапичвского изменения постоянной времени интегрирования одновременно с переключением поддиапазонов. в интенсиметре выход ингегратора соединен с корпусом через дополнительные конденсаторы и ключи переключения, входы которых подключены к выходам дешифратора.

К выходу дифференциального диодного интегратора 1 подключены измерительный прибор 2 и;импульсные по роговые схемы превышения 8 и снижения 4. Выходы этих схем через схему «ИЛИ» 5 соединены с выходами

10 вентилей управления 7, со входом реверсивного распределителя б и со входами триггера направления 8. Выходы распределителя б через дешифратор 9 подключены ко,входам клю eA управления 10 индикацией множителей

15 шкалы 11. Выходы этих ключей соединены с потенциальными входами вентилей переключения 12, импульсные входы которых подключены к выходам нормализаторов 18, а выходы — к дозирующим конденсаторам 14 инте20 гратора. Выход этого интегратора соединсн так же с корпусом через последовательно включенные дополнительные конденсаторы 15, управляемые выходами дешифратора ключи переключения 1б и с ключом блокировки 17, 25 управляемым выходом пороговой схемы превышения 8.

Принцип работы такого интенсиметра заключен .в следующем. В исходном состоянии, т. е. при отсутствии импульсов на входах нор30 мализаторов 18, напряжение на выходе дифференциального диодного,интегратора равно нулю и пороговая схема снижения вырабатывает импульсный сигнал, который ориентирует состояние триггера направления 8 и триггеров реверсивного распределителя б в такое б положение, при котором с первого выхода дешифратора 9 снимается потенциал. Зтим потенциалом отрывается первый ключ управления 10 индикацией множителей шкалы 11, индицируется множитель шкалы 11 и через первые вентили переключения 12 к выходам нормализаторов И подключаются дозирующие конденсаторы 14 интегратора 1, соответствующие первому, самому чувствительному поддиапазону.

При поступлении, входных импульсов на нормализаторы 18 и достижении их частоты следования до уровня, соответствующего показаниям измерительного прибора 2 в кснцс шкалы, импульсная пороговая схема превышения вырабатывает импульсный сигнал, который переводит триггер направления 8 в другое положение; переключаются связи между триггерами реверсивного распределителя б и эти триггеры становятся в такое состояние, при котором со второго выхода дешифратора снимается потенциал. При этом с помощью второго ключа управления 10 индицируется следующий множитель шкалы П, отключаются дозирующие конденсаторы, соответствующие первому поддиапазону, и с помощью вторых вентилей переключения 12 к выходам нормализаторов И подключаются дозирующие конденсаторы 14, соответствующие второму поддиапазону.

Аналогично происходит переключение и на исследующие поддиапазоны. Одновременно с переключением поддиапазонов автоматически переключается постоянная времсни интегрирования интегратора с помощью дополнительных конденсаторов 1б и ключей переклю210953

4 чения 1б, на входы которых подаются потенциалы с соответствующих выходов дешифратора.

Да нный интенсиметр может применяться не только в дозиметрической и радиометрической аппаратуре, но и в тех измерительных устройствах, в которых измеряемая величина представлена в виде последовательности импульсов.

Предмет изобретения

1. Дифференциальный интенсиметр с автоматическим переключением поддиапазонов, содержащий нормализаторы, дифференциальный диодный интегратор с дозирующими конденсаторами и измерительный прибор, отличающийся тем, что, с целью повышения стабильности переключения поддиапазонов, 20 уменьшения погрешности и сохранения линейности шкал в широком диапазоне температур, в нем,к выходу дифференциального диодного интегратора подключены две импульсные пороговые схемы, раздельно соеди25 пенные со входами триггера направления и через схему «ИЛИ» со входом реверсивного распределителя, .выходы которого через дешифратор и ключи управления индикацией множителей соединены с потенциальными вхо30 дами вентилей переключения, импульсные входы которых подключены к выходам нормализаторов, а выходы — к дозирующим конденсаторам интегратора.

2. Интенсиметр по п. 1, отличающийся тем, 35 что, с целью автоматического изменения nocl оянной в ремени интегрирования одновременно с переключением поддиапазонов, в нем выход интегратора соединен с корпусом через дополнительные конденсаторы и ключи пере40 ключения, входы которых подключены к выходамм дешифр атор а.
