Способ сварки плавлением титана со сталью

Способ сварки плавлением титана со сталью

Иллюстрации

Показать все

Реферат

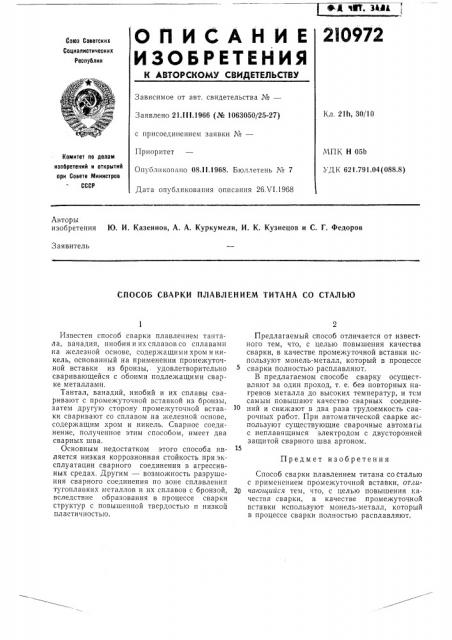

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлнк

Зависимое от авт. свидетельства №вЂ”

Кл. 2lh, 30/10

Заявлено 21.111.1966 (№ 1063050/25-27) с присоединением заявки №вЂ”

МПК Н 05Ь

УД К 621.791.04 (088.8) Приоритет

Опубликовано 08.11.1968. Бюллетень № 7

Дата опубликования описания 26Х1.1968

Номитет по делам изобретений и открытий при Совете Министров

СССР

AHT0p6I изобретения Ю. И. Казеннов, А. А. Куркумели, И. К, Кузнецов и С. Г. Федоров

Заявитель

СПОСОБ СВАРКИ ПЛАВЛЕНИЕМ ТИТАНА СО СТАЛЬЮ

Предмет изобретения

Известен способ сварки плавлением тантала, ванадия, ниобия и их сплавов со сплавами на железной основе, содержащими хром и никель, основанный на применении промежуточнои вставки из бронзы, удовлетворительно сваривающейся с обоими подлежащими сварке металлами, Тантал, ванадий, ниобий и их сплавы сваривают с промежуточной вставкой из бронзы, затем другую сторону промежуточной вставки сваривают со сплавом на железной основе, содержащим хром и никель. Сварное соединение, полученное этим способом, имеет два сварных шва.

Основным недостатком этого способа является низкая коррозионная стойкость при эксплуатации сварного соединения в агрессивных средах, Другим — возможность разрушения сварного соединения по зоне сплавления тугоплавких металлов и их сплавов с бронзой, вследствие образования в процессе сварки структур с повышенной твердостью и низкой пластичностью.

Предлагаемый способ отличается от извест ного тем, что, с целью повышения качества сварки, в качестве промежуточной вставки используют монель-металл, который в процессе сварки полностью расплавляют.

В предлагаемом способе сварку осуществляют за один проход, т. е. без повторных нагревов металла до высоких температур, и тем самым повышают качество сварных соединений и снижают в два раза трудоемкость сварочных работ. При автоматической сварке используют существующие сварочные автомагы с неплавящимся электродом с двусторонней защитой сварного шва аргоном.

Способ сварки плавлением титана со сталью с применением промежуточной вставки, отли20 ча ощийся тем, что, с целью повышения качества сварки, в качестве промежуточной вставки используют мои ель-металл, который в процессе сварки полностью расплавляют.
