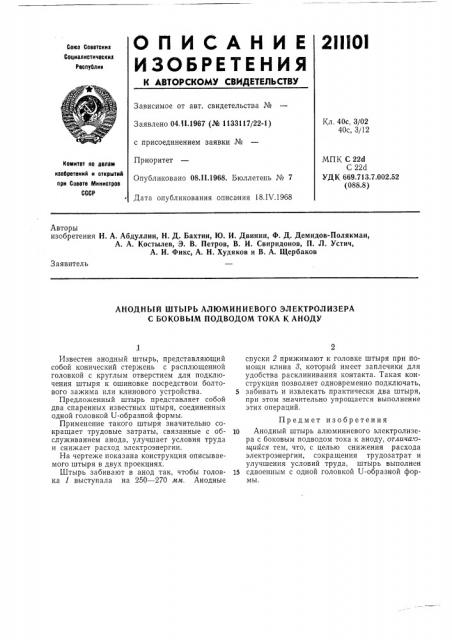

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
2III0I
Союэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 04,!1.1967 (№ 1133117/22-1) с присоединением заявки №
Приоритет
Опубликовано 08 П.1968. Бюллетень № 7
Дата опубликования описания 18,IV.1968
Кл. 40с, 3/02
40с, 3/12
МПК С 22d
С 22d
УДК 669.713.7.002.52 (088.8) Комитет по делам иаооретвиий и открытий при Совете Министров
СССР
Авторы изобретения Н. А. Абдуллин, Н. Д. Бахтин, Ю. И. Двинин, Ф. Д. Демидов-Полякман, А. А. Костылев, Э. В. Петров, В. И. Свиридонов, П. Л. Устич, А. И. Фикс, А. Н. Худяков и В. А. Щербаков
Заявитель
АНОДНЫЙ ШТЫРЬ АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРА
С БОКОВЫМ ПОДВОДОМ ТОКА К АНОДУ.1
Известен анодный штырь, представляющий собой конический стержень с расплющенной головкой с круглым отверстием для подключения штыря к ошиновке посредством болтового зажима или клинового устройства.
Предложенный штырь представляет собой два спаренных известных штыря, соединенных одной головкой U-образной формы.
Применение такого штыря значительно сокращает трудовые затраты, связанные с обслуживанием анода, улучшает условия труда и снижает расход электроэнергии.
На чертеже показана конструкция описываемого штыря в двух проекциях.
Штырь забивают в анод так, чтобы головка 1 выступала на 250 — 270 мм. Анодные
2 спуски 2 прижимают к головке штыря при помощи клина 8, который имеет заплечики для удобства расклинивания контакта. Такая конструкция позволяет одновременно подключать, 5 забивать и извлекать практически два штыря, при этом значительно упрощается выполнение этих операций.
Предмет изобретения
10 Анодный штырь алюминиевого электролизера с боковым подводом тока к аноду, отлича.. ои1ийся тем, что, с целью снижения расхода электроэнергии, сокращения трудозатрат и улучшения условий труда, штырь выполнен
15 сдвоенным с одной головкой U-образной формы.
