Кран для переключения газовых потоков

Кран для переключения газовых потоков

Иллюстрации

Показать все

Реферат

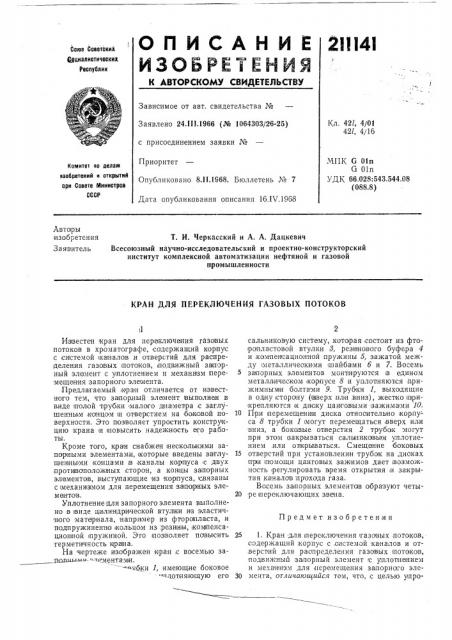

ОГ1ИСАНИЕ

ИЗОБРЕ1 ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2II l4I

Союз Саввтскик

@бциалистичвских

Республик

Зависимое от авт. свидетельства №

Заявлено 24.III.1966 (№ 1064303/26-25) с присоединением заявки №

Приоритет

Опубликовано 8.II.1968. Бюллетень ¹ 7

Дата опубликования описания 16.IV.1968

Кл. 421, 4/01

42/, 4/16

:1 1ПК б 01п

G 01п

УДК 66.028:543.544.08 (088.8) Комитет оо делам иаобретоиии и открытий ари Ссвотв Министров

СССР

Авторы изобретения

Заявитель

T. И. Черкасский и А. А, Дацкевич

Всесоюзный научно-исследовательский и проектно-конструкторский институт комплексной автоматизации нефтяной и газовой промышленности

КРАН ДЛЯ ПЕРЕКЛЮЧЕНИЯ ГАЗОВЫХ ПОТОКОВ

Предмет изобретения

il

Иавестен кран для переключения газовых потоков в хроматографе, содержащий корпус с системой IKBIHBJIQIB и отверстий для распределения газовых потоков, подвижный за псрный элемент с уплотнением и механизм леремещения запорного элемента.

Предлагаемый к ран отличается от известного тем, что за порный элемент выпосгнен в виде полой трубки малого диаметра с заглутпенным концом lH огвер стиеги на боковой поверхности. Это позволяет упростить конструкцию крана и IIIQBblcHTb надежность его работы, Кроме того, кран снабже н несколыкими запарными элементами, которые введены заглушен ными концами IB каналы корлуса с двух проти воположатых сторон, а конницы запорных элементов, выступающие из корпуса, связаны с иеханизмом для перемещения за порных элем ен то в.

Уплотнение для запорного элемента выполнено в виде цилин др ической втулааи из эластичного материала, например из фторопла ста, и подпружиненно кольцом из,резины, ком пенсаUHoHlHoH пружиной. Это позволяет пс|высить терметичность KlpalHa.

На чертеже изображен кран,с восемью за.паши. - ементаги и.

- оки 1, имеющие боковое

* логняющую его сальниковую систему, которая состоит из фто ропластовой втулки 8, рези)но ното буфера 4 и,компенсационной пружины 5, зажатой между металлическими шайба ми б и 7. Восемь

5 за порных элементов монтеру югся iB едином металлическом корпусе 8 и уплопняют ся прижимным и болтами 9. Трубки 1, выходящие в одну IcTopo ну (вверх:или вниз), жесгко п рикре|пляюгся к диску цанговыми зажимами 10.

10 При перемещении диска относителыно корпу- са 8 трубки 1 иогут перемещаться вверх или вниз, а боковые отверстия 2 трубок могут при этом закрываться салыниковьлм уплотнением,или ожрьаваться. Смещение боковых

15 отверстий при установлении трубок на дисках при помощи цгнговых зажимов .дает;возможность регулировать время открытия и закрытия каналов прохода газа.

Восемь запорных элемеHTolB образуют четы20 ре переключающих звена.

25 1. Кран для переключения iraaoabl потоков, содержащий, корпус с системой каналов и от,версгий для распределения газовых lllo ToKo B, под|вижньш запорный элемент с уплот1нением и механизм для перемещения запорного эле30 мента, отличающийся тем, что,:с целью упро211141

Составитель Э. П. Скорняков

Редактор Н. А. Джарагетти Текред A. А. Камышникова Корректоры: Н. И. Быстровй и E. Н. Гудзова

Заказ 678ii9 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 щения конструкциями кра|на,и .повышения надежно сти работы его, запорный элемент выполнен в виде полой трубки с заглуше н|ным кон цом и отверспием на боковой IIIoâåðõIIîñò è ее.

2. Кран;по п. 1, отличающийся тем, что о н онабжен нООкольки ми за порньгми элементами, которые введены в каналы корпуса заглушенными концами, а концы за|порных элементов, выступающие из корпуса, овязаны с механи змом для перемещения запорных элементов.

3. Кран,по пп. 1 и 2, отличающийся тем, что, с целью повышения герметичнооти:крана, уплотнение для 33 IIOpIHoI элемента вьвполнено в виде цилиндрической втулки из эла стичного материала, .Напр имер из фторо пла ста, и под1пружинано кольцом из резины и Kîèïåíсациснной пружиной.
