Модель нейрона
Иллюстрации
Реферат
2III68

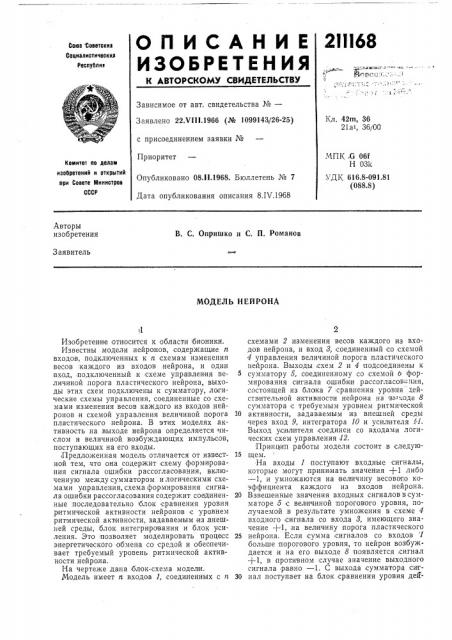

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиз
Социалистическил
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 22Х111.1966 (№ 1099143/26-25) с присоединением заявки №
Приоритет
Кл. 42m, 36
21а1, 36/00
МПК,G 06f
Н 03k
УДК 616.8-091.81 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 0811.1968. Бюллетень № 7
Дата опубликования описания 8.IV.1968
Авторы изобретения
В. С. Опришко и С. П. Романов
Заявитель
МОДЕЛЬ НЕЙРОНА
Изобретение относится к области бионики.
Известны модели нейронов, содержащие и входов, подключенных к и схемам изменения весов каждого из входов нейрона, и один вход, подключенный к схеме управления величиной порога пластического нейрона, выходы этих схем подключены к сумматору, логические схемы управления, соединенные со схемами изменения весов каждого из входов нейронов и схемой управления величиной порога пластического нейрона. В этих моделях активность на .выходе нейрона определяется числом и величиной возбуждающих импульсов, поступающих на его входы.
Предложенная модель отличается от известной тем, .что она содержит схему формирования сигнала ошибки рассогласования, включенную между сумматором и логическими схемами управления, схема формирования сигнала ошибки рассогласования содержит соединенные последовательно блок сравнения уровня р итмической активности нейронов с уровнем ритмической активности, задаваемым из,внешней среды, блок интегрирования и блок усиления. Это позволяет моделировать процесс энергетического обмена со средой и обеспечивает требуемый уровень ритмической активности нейрона.
На чертеже, дана блок-схема модели.
Модель имеет и входов 1, соединенных с и схемами 2 изменения весов каждого из входов нейрона, и вход 3, соединенный со схемой
4 управления величиной .порога пластического нейрона. Выходы схем 2 и 4 подсоединены к сумматору 5, соединенному со схемой о формирования сигнала ошибки рассогласов-"ния, состоящей из блока 7 сравнения уровня ействите IbHQH активности нейрона на вь ходе 8 сумматора с требуемым уровнем ритмической
10 активности, задаваемым из внешней среды через вход 9, интегратора 10 и усилителя И.
Выход усилителя соединен со входами логических схем управления 12.
Принцип работы модели, состоит .в следую15 щем.
На входы 1 поступают .входные сигналы, которые могут .принимать значения +1 либо — 1, и умножаются на величину весового коэффициента каждого из входов нейрона.
20 Взвешенные значения входных сигналов в сумматоре 5 с величиной порогового уровня, получаемой в результате умножения в схеме 4 входного сигнала со входа 8, имеющего значение +1,,на величину порога пластического
25 нейрона. Если сумма сигналов со входов 1 больше порогового уровня, то нейрон возбуждается и на его выходе 8 появляется сигнал
+1, в противном случае значение выходного сигнала равно — 1. С выхода сумматора сиг30 нал .поступает на блок сравнения уровня дей211168
Предмет изобретения
cQ о г. с о
F и о
Х д И
Я : .> о и
CQ
Х .0 с> х д с0
F>
Я
«J
Сб
Х о о
Составитель Г, Д. Петрова
Редактор Д. А. Утехина Техред А. А. Камышникова Корректоры: М. П. Ромашова и С. Ф. Гоптаренко
Заказ 583)15 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ствительной активности нейрона на выходе сумматора 5 с требуемым уровнем ритмической активности, задаваемым из внешней среды по входу 9. Величина рассогласования интегрируется интегратором 10, усиливается усилителем:И и подается .в качестве сигнала ошибки Л:на схему 12 управления величиной порога пластического нейрона и схемы И изменения весов каждого из входов нейрона. При этом, если уровень активности,на выходе нейрона,не совпадает с требуемым уровнем ритмической активности, то значения весов и порога изменяются таким образом, чтобы устранить указанное рассогласование уровней и обеспечить таким образом задаваемую активность нейронов.
1. Модель нейрона, содержащая и .входов, подключенных к и схемам, изменения весов каждого из входов нейрона, и один вход, подключенный к схеме управления величиной порога пластическото нейрона, выходы этих схем подключены к сумматору, логические схемы управления, соединенные со схемой управления величиной порога пластического нейрона и схемами изменения весов каждото .из входов нейрона, отличающаяся тем, что, с целью моделирования процессов энергетического обмена со средой и обеспечения требуемого уровня ритмической а ктивности .нейрона, она содержит схему формирования сигнала ошибки рассогласования, включенную между сумматором и логическими схемами управления.
2. Модель по п. 1, отличающаяся тем, что схема формирования сигнала ошибки рассогласования содержит соединенные последовательно блок сравнения уровня ритмической
BKtHBH0cти,нейронов с уровнем ритмической активности, задаваемым,из внешней среды, блок интегрирования и блок усиления.
