Реферат

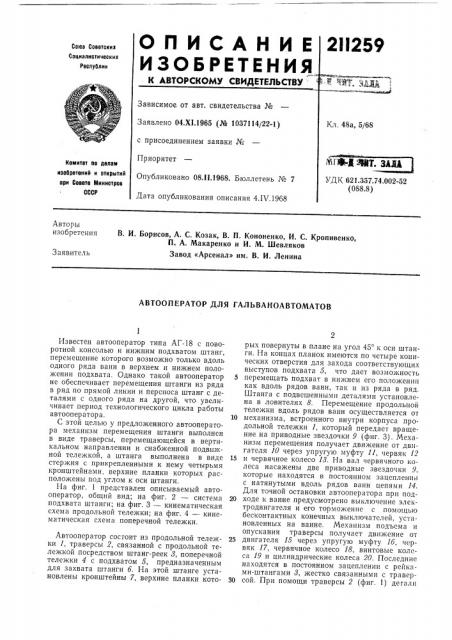

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.XI.1965 (№ 1037114/22-1) с присоединением заявки №

Приоритет

Комитет ло делам иаобретений и открытий ори Совете тлинистров

СССР

Опубликовано 08 1!.1968. Бюллетень № 7

Дата опубликования описания 4.IV,1968

Авторы изобретения

В. И. Борисов, А. С. Козак, В. П. Кононенко, И. С. Кропивенко, П. А. Макаренко и И. М. Шевляков

Завод «Арсенал» им, В. И. Ленина

Заявитель

АВТООПЕРАТОР ДЛЯ ГАЛЬВАНОАВТОМАТОВ

Известен автооператор типа АГ-18 с поворотной консолью и нижним подхватом штанг, перемещение которого возможно только вдоль одного ряда ванн в верхнем и нижнем положении подхвата. Однако такой автооператор не обеспечивает перемещения штанги из ряда в ряд по прямой ликии и переноса штанг с деталями с одного ряда на другой, что увеличивает период технологического цикла работы автооператора.

С этой целью у предложенного автооператора механизм перемещения штанги выполнен в виде траверсы, перемещающейся в вертикальном направлении и снабженной подвижной тележкой, а штанга выполнена в виде стержня с прикрепленными к нему четырьмя кронштейнами, верхние планки которых расположены под углом к оси штанги.

На фиг. 1 представлен описываемый автооператор, общий вид; на фиг. 2 — система подхвата штанги; на фиг. 3 — кинематическая схема продольной тележки; на фиг. 4 — кинематическая схема поперечной тележки.

Автооператор состоит из продольной тележки 1, траверсы 2, связанной с продольной тележкой посредством штанг-реек 8, поперечной тележки 4 с подхватом 5, предназначенным для захвата штанги б. На этой штанге установлены кронштейны 7, верхние планки которых повернуты в плане на угол 45 к оси штанги. На концах планок имеются по четыре конических отверстия для захода соответствующих выступов подхвата 5, что дает возможность

5 перемещать подхват в нижнем его положении как вдоль рядов ванн, так и из ряда в ряд.

Штанга с подвешенными деталями установлена в ловителях 8. Перемещение продольной тележки вдоль рядов ванн осуществляется от

10 механизма, встроенного внутри корпуса продольной тележки 1, который передает вращение на приводные звездочки 9 (фиг. 3). Механизм перемещения получает движение от двигателя 10 через упругую муфту 11, червяк 12

15 и червячное колесо И. На вал червячного колеса насажены две приводные звездочки 9, которые находятся в постоянном зацеплении с натянутыми вдоль рядов ванн цепями 14.

Для точной остановки автооператора при под20 ходе к ванне предусмотрено выключение электродвигателя и его торможение с помощью бесконтактных конечных выключателей, установленных на ванне. Механизм подъема и опускания траверсы получает движение от

25 двигателя 15 через упругую муфту 1б, червяк 17, червячное колесо 18, винтовые колеса 19 и цилиндрические колеса 20. Последние находятся в постоянном зацеплении с рейками-штангами 8, жестко связанными с травер30 сой. При помощи траверсы 2 (фиг. 1) детали

211259

В опускаются в ванну гальваноавтомата и поднимаются из нее. По цепям 21 вдоль траверсы с помощью звездочек 22 (фиг. 4) перемещается поперечная тележка 4 и переносит штанги 6 с деталями из одного ряда в другой, Приводные звездочки 22, находящиеся в зацеплении с цепями 21, получают вращение от двигателя 28 через упругую муфту 24, червяк 25, червячное колесо 2б и цилиндрическую пару 27. Катки 28 поперечной тележки свободно посажены на осях и воспринимают собственный вес этой тележки, точная остановка которой по центру ванны достигается выключением двигателя 28 и его торможением от тормоза 29.

Предмет изобретения

Автооператор для гальваноавтоматов, снабженный механизмом перемещения штанги с

5 верхним и нижним положением подхвата ее, отлача(ощийся тем, что, с целью прямолинейного перемещения штанг из одной ванны в другую и из одного ряда ванн в другой, механизм перемещения штанги выполнен в виде

10 траверсы, установленной перпендикулярно рядам ванн и снабженной подвижной тележкой, а штанга выполнена в виде стержня с прикрепленными к нему кронштейнами, верхние планки которых расположены под углом к оси

15 штанги.
