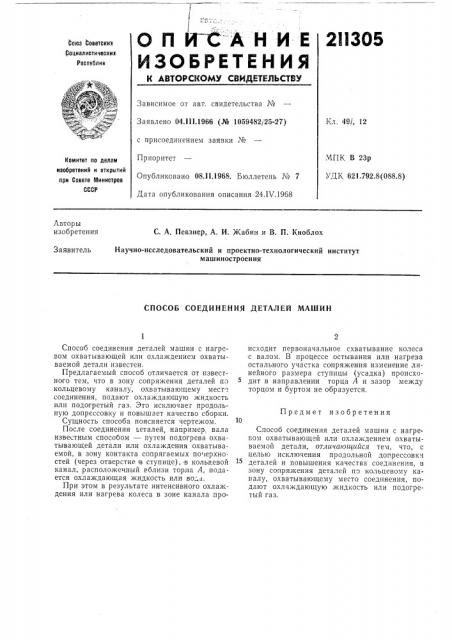

I.

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

2И305

Союз Советских

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл, 49l, 12

Заявлено 04,111.1966 (№ 1059482j25-27) с присоединением заявки №

Приоритет

МПК В 23р

УДК 621.792.8(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08,11.1968. Бюллетень № 7

Дата опубликования описания 24.IV.1968

Авторы изобретения

С. А. Певзнер, А. И. Кабин и 8. П. Кноблох

Научно-исследовательский и проектно-технологический институт машиностроения

Заявитель

СПОСОБ СОЕДИНЕНИЯ ДЕТАЛЕЙ МАШИН

Предмет изобретения

Способ соединения деталей машин с нагревом охватывающей или охлаждением охватываемой детали известен.

Предлагаемый способ отличается от известного тем, что в зону сопряжения деталей по кольцевому каналу, охватывающему мест соединения, подают охлаждающую жидкость или подогретый газ. Это исключает продольную допрессовку и повышает качество сборки.

Сущность способа поясняется чертежом.

После соединения деталей, например, вала известным способом — путем подогрева охватывающей детали или охлаждения охватываемой, в зону контакта сопрягаемых по ерхно стей (через отверстие в:ступице), в кольцевой канал, расположенный вблизи торна А, подается охлаждающая жидкость или во„а.

При этом в результате интенсивного охлаждения или нагрева колеса в зоне канала происходит первоначальное схватывание колеса с валом. В процессе остывания или нагрева остального участка сопряжения изменение линейного размера ступицы (усадка) происходит в направлении торца А и зазор между торцом и буртом не образуется.

Способ соединения деталей машин с нагре. вом охватывающей или охлаждением охватываемой детали, отличшощийся тем, что, с целью исключения продольной допрессовки деталей и повышения качества соединения, и зону сопряжения деталей по кольцевому каналу, охватывающему место соединения, подают охлаждающую жидкость или подогретый газ.
