Реферат

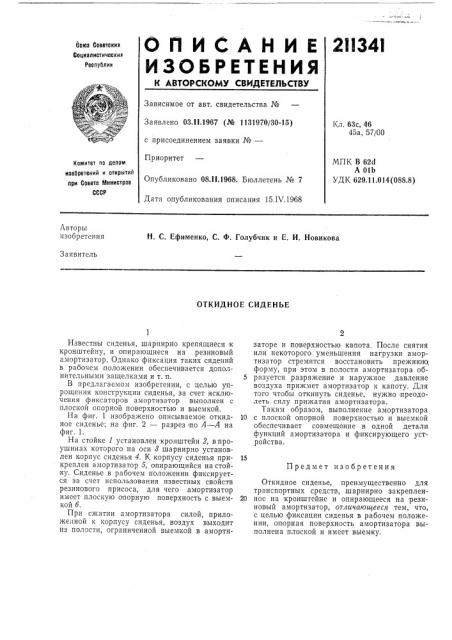

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2II34I боюз Соеетскиз

Социалистически

Республик

Зависимое от авт. свидетельства №

Заявлено 03.11.1967 (№ 1131970/30-15) с присоединением заявки №вЂ”

Приоритет

Кл. 63с, 46

45а, 57/00

МПК В 624

А 01Ь

УДК 629.11.014 (088.8) Комитет по делам изобретений и открытий при Сосете Министрое

СССР

Опубликовано 08.II 1968. Бюллетень № 7

Дата опубликования описания 15,IV.1968

Авторы изобретения

Н. С. Ефименко, С. Ф. Голубчик и Е. И, Новикова

Заявитель

ОТКИДНОЕ СИДЕНЬЕ заторе и поверхностью капота. После снятия или некоторого уменьшения нагрузки амортизатор стремится восстановить прежнюю, форму, при этом в полости амортизатора об5 разуется разряжение и наружное давление воздуха прижмет амортизатор к капоту. Для того чтобы откинуть сиденье, нужно преодолеть силу прижатия амортизатора.

Таким образом, выполнение амортизатора

10 с плоской опорной поверхностью и выемкой обеспечивает совмещение в одной детали функций амортизатора и фиксирующего устройства.

Откидное сиденье, преимущественно для транспортных средств, шарнирно закреплен20 нос на кронштейне и опирающееся на резиновый амортизатор, отличающееся тем, что, с целью фиксации сиденья в рабочем положении, опорная поверхность амортизатора выполнена плоской и имеет выемку.

Известны сиденья, шарнирно крепящиеся к кронштейну, и опирающиеся на резиновый амортизатор. Однако фиксация таких сидений в рабочем, положении обеспечивается дополнительными защелками и т. п.

В предлагаемом изобретении, с целью упрощения конструкции сиденья, за счет исключения фиксаторов амортизатор выполнен с плоской опорной поверхностью и выемкой.

На фиг. 1 изображено описываемое откидное сиденье; на фиг. 2 — разрез по А — А на фиг. 1.

На стойке 1 установлен кронштейн 2, в проушинах которого на оси 8 шарнирно установлен корпус сиденья 4. К корпусу сиденья прикреплен амортизатор 5, опирающийся на стойку. Сиденье в рабочем положении фиксируется за счет использования известных свойств резинового присоса, для чего амортизатор имеет плоскую опорную поверхность с выемкой б.

При сжатии амортизатора силой, приложе ной к корпусу сиденья, воздух выходит из полости, ограниченной выемкой в амортиПредмет изобретения

211341 юг.1 б

Фиг.2

Составитель Ю. Каштанов

Техред Л. Я. Бриккер Корректоры; С. Ф. Гоптаренко и T. Д. Чунаева

1 едактор А. Шиллер

Типография, пр. Сапунова, 2

Заказ 59318 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
