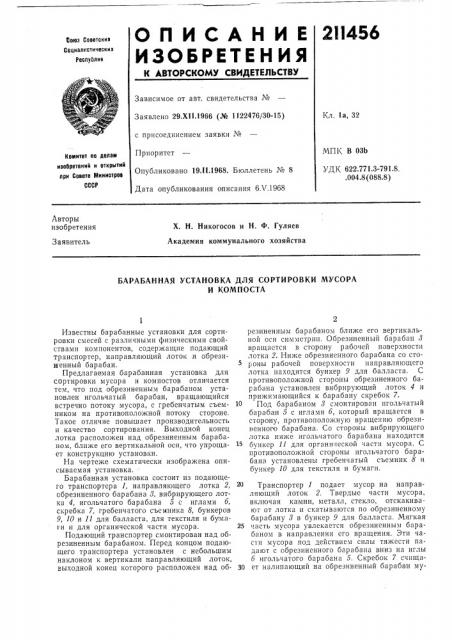

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2ll456

Союз Советски»

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.Х11.1966 (№ 1122476/30-15) с присоединением заявки №

Приоритет

Опубликовано 19.11.1968. Бюллетень № 8

Дата опубликования описания 6Л .1968

Кл. la, 32

MIll(В 03b

УДК 622 771 3 791 8 .004.8 (088.8) Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Авторы изобретения

Х. Н. Никогосов и H Ф. Гуляев

Академия коммунального хозяйства

Заявитель

БАРАБАННАЯ УСТАНОВКА ДЛЯ СОРТИРОВКИ МУСОРА

И КОМПОСТА

Известны барабанные установки для сортировки смесей с различными физическими свойствами компонентов, содержащие подающий транспортер, направляющий лоток,и обрезиненный барабан.

Предлагаемая барабанная установка для сортировки мусора и компостов отличается тем, что под обрезиненным барабаном установлен игольчатый барабан, вращающийся встречно потоку мусора, с гребенчатым съемником на противоположной потоку стороне.

Такое отличие повышает производительность и качество сортирования. Выходной конец лотка расположен над обрезиненным барабаном, ближе его вертикальной оси, что упрощает конструкцию установки.

На чертеже схематически изображена описываемая установка.

Барабанная установка состоит из подающего транспортера 1, направляющего лотка 2, обрезиненного барабана 8, вибрирующего лотка 4, игольчатого барабана 5 с иглами 6, скребка 7, гребенчатого съсмника 8, бункеров

9, 10 и 11 для балласта, для текстиля и бумаги и для органической части мусора.

Подающий транспортер смонтирован над оорезиненным барабаном. Перед концом подающего транспортера установлен с небольшим наклоном к вертикали направляющий лоток, выходной конец которого расположен над обрезиненным барабаном ближе его вертикальной оси симметрии. Обрезиненный барабан 8 вращается в сторону рабочей поверхности лотка 2. Ниже обрезиненного барабана со стороны рабочей поверхности направляющего лотка находится бункер 9 для балласта. С противоположной стороны обрезиненного барабана установлен вибрирующий лоток 4 и прижимающийся к барабану скребок 7.

10 Под барабаном 8 смонтирован игольчатый барабан 5 с иглами 6, который вращается в сторону, противоположную вращению обрезиненного барабана. Со стороны вибрирующего лотка ниже игольчатого барабана находится бункер 11 для органи-|еской части мусора. С противоположной стороны игольчатого барабана установлены гребенчатый съемник 8 и бункер 10 для текстиля и бумаги.

Транспортер 1 подает мусор на направляющий лоток 2, Твердые части мусора, включая камни, металл, стекло, отскакивают от лотка и скатываются по обрезиненному барабану 8 в бункер 9 для балласта. Мягкая

25 часть мусора увлекается обрезиненным барабаном в направлении его вращения. Эти «асти мусора под действием силы тяжести падают с обрезиненного барабана вниз на иглы

6 игольчатого барабана 5. Скребок 7 счища30 ет налипающий на обрезиненный барабан му211456

Составитель В. Роженцев

Р -дактар В. Сорокин Техред А. А. Камышникова Корректоры: М. П, Рома нова и Е. Н. Гудзова

Заказ 892/4 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 сор. Вибрирующий лоток 4 направляет мусор на иглы б.

Текстиль и бумага подхватываются игла ми барабана б и уносятся в сторону, противоположную потоку падающего мусора. Гребенчатый съемник снимает с игл текстиль и бумагу, которые падают в бункер 10.

Мелкие органические части мусора просыпаются через иглы 6 в бункер 11.

Предмет изобретения

1. Барабанная установка для сортировки мусора и компоста, включающая подающий транспортер, направляющий лоток и обрезиненный барабан, отличающаяся тем, что, с целью повышения производительности и качества сортирования, под обрезиненным бара5 баном установлен игольчатый барабан, вращающийся встречно потоку мусора, с гребенчатым с.ьемником на противоположной потоку стороне.

10 2. Установка по п. 1, отличающаяся тем, что, с целью упрощения конструкции, выходной конец лотка расположен над обрезиненным барабаном, ближе его вертикальной оси,
