Реферат

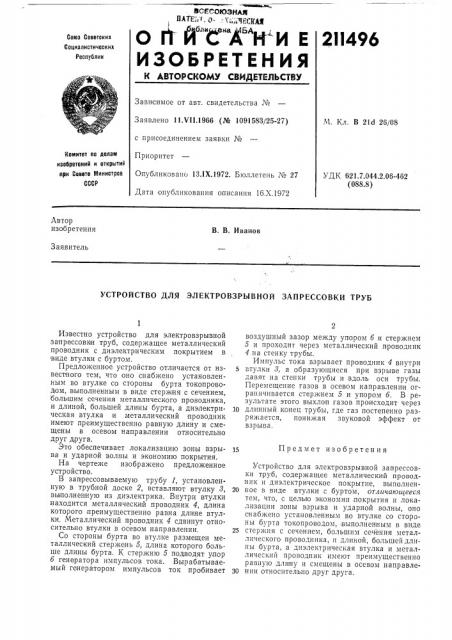

есесоюзнлл

ri Й"С-А" о НИЕ

ИЗОЬЕЕт ЕНИЯ

2II496

Союз Советских

Социалистических

Республик

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.И1.1966 (№ 1091583/25-27) с присоединением заявки №

Приоритет

Опубликовано 13ЛХ.1972. Бюллетень № 27

Дата опубликования описания 16.Х.1972

М. Кл. В 2ld 26/08

Комитет по делам изебретеиий и открытий при Совете Министров

СССР

УДК 621.7.044.2.06-462 (088.8) Автор изобретения

В. В. Иванов

Заявитель

УСТРОЙСТВО ДЛЯ ЭЛЕКТРОВЗРЫВНОЙ ЗАПРЕССОВКИ ТРУБ

Известно устройство для электровзрывной запрессовии труб, содержащее металлический проводник с диэлектрическим покрытием в виде втулки с буртом.

Предложенное устройство отличается от известного тем, что оно снабжено установленным во втулке со стороны бурта токопроводом, выполненным в виде стержня с сечением, большим сечения металлического проводника, и длиной, большей длины бурта, а диэлектрическая втулка и металлический проводник имеют преимущественно равную длину и смещены в осевом направлении относительно друг друга.

Это обеспечивает локализацию зоны взрыва и ударной волны и экономию покрытия.

На чертеже изображено предложенное устройство.

В запрессовываемую трубу 1, установленную в трубной доске 2, вставляют втулку 8, выполненную из диэлектрика. Внутри втулки находится металлический проводник 4, длина которого преимущественно равна длине втулки, Металлический проводник 4 сдвинут относительно втулки в осевом направлении, Со стороны бурта во втулке размещен металлический стержень б, длина которого больше длины бурта. К стержню б подводят упор б генератора импульсов тока. Вырабатываемый генератором импульсов ток пробивает воздушный зазор между упором б и стержнем

5 и проходит через металлический проводник

4 на стенку трубы.

Импульс тока взрывает проводник 4 внутри

5 втулки 8, а образующиеся .при взрыве газы давят на стенки трубы и вдоль оси трубы, Перемещение газов в осевом направлении ограничивается стержнем 5 и упором б. В результате этого выхлоп газов происходит через

10 длинный конец трубы, где газ постепенно разряжается, понижая звуковой эффект от взрыва.

15 Предмет изобретения

Устройство для электровзрывной запрессовки труб, содержащее металлический проводник и диэлектрическое покрытие, выполнен20 ное в виде втулки с буртом, отличающееся тем, что, с целью экономии, покрытия и локализации зоны взрыва и ударной волны, оно снабжено установленным во втулке со стороны бурта токопроводом, выполненным в виде

25 стержня с сечением, большим сечения металлического проводника, и длиной, большейдлины бурта, а диэлектрическая втулка и металлический проводник имеют преимущественно равную длину и смещены в осевом направле30 нии относительно друг друга.

211496

Взрь4иЯ hUFEJIb

Составитель М. Мищенкова

Редактор И. Грузова Техред А. Камышникова Корректор С. Сатагулова

Заказ 3522113 Изд. № 1442 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К 35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
