Реферат



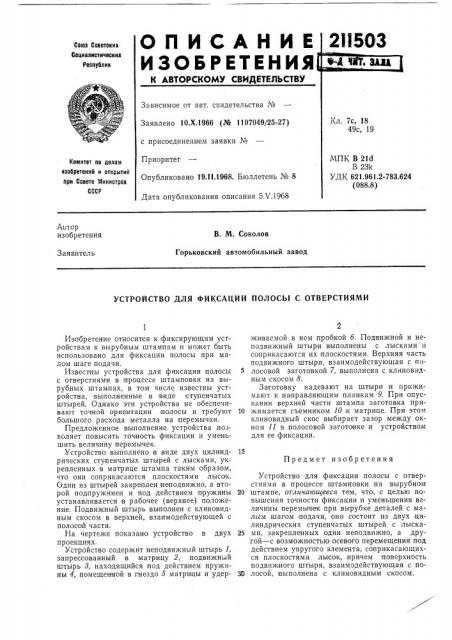

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Х.1966 (№ 1107049/25-27) с присоединением заявки №

Приоритет

Опубликовано 19.11.1968. Бюллетень № 8

Дата опубликования описания 5Х.1968

Комитет по делам изобретений и открытий при Совете министров

СССР

Аьтор изобретения

В. M. Соколов

Горьковский автомобильный завод

Заявитель

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ПОЛОСЫ С ОТВЕРСТИЯМИ

Предмет изобретения

Изобретение относится к фиксирующим усгройствам к вырубным штампам и может быть использовано для фиксации полосы при малом шаге подачи.

Известны устройства для фиксации полосы с отверстиями в процессе штамповки на вырубных штампах, в том числе известны устройства, выполненные в виде ступенчатых штырей. Однако эти устройства не обеспечивают точной ориентации полосы и требуют большого расхода металла на перемычки, Предложенное выполнение устройства поз. воляет повысить точность фиксации и уменьшить величину перемычек.

Устройство выполнено в виде двух цилиндрических ступенчатых штырей с лысками, укрепленных в матрице штампа таким образом, что они соприкасаются плоскостями лысок.

Один из штырей закреплен неподвижно, а второй подпружинен и под действием пружины устанавливается в рабочее (верхнее) положение. Подвижный штырь выполнен с клиновидным скосом в верхней, взаимодействующей с полосой части.

На чертеже показано устройство в двух проекциях.

Устройство содержит неподвижный штырь 1, запрессованный в матрицу 2, подвижный штырь 8, находящийся под действием пружины 4, помещенной в гнездо 5 матри цы и удерживаемой в нем пробкой б. Подвижной и неподвижный штыри выполнены с лысками и соприкасаются их плоскостями. Верхняя часть подвижного штыря, взаимодействующая с полосовой заготовкой 7, выполнена с клиновидным скосом 8.

Заготовку надевают на штыри и прижимают к направляющим планкам 9. При опускании верхней части штампа заготовка при10 жимается съемником 10 к матрице. При этом клиновидный скос выбирает зазор между окном 11 в полосовой заготовке и устройством для ее фиксации.

Устройство для фиксации полосы с отверстиями в процессе штамповки на вырубном

20 штампе, отличающееся тем, что, с целью повышения точности фиксации и уменьшения величины перемычек при вырубке деталей с малым шагом подачи, оно состоит из двух цилиндрических ступенчатых штырей с лыска25 ми, закрепленных один неподвижно, а другой — с возможностью осевого перемещения под действием упругого элемента, соприкасающихся плоскостями лысок, причем;поверхность подвижного штыря, взаимодействующая с по39 лосой, выполнена с клиновидным скосом, 211503

Фиг. 2
