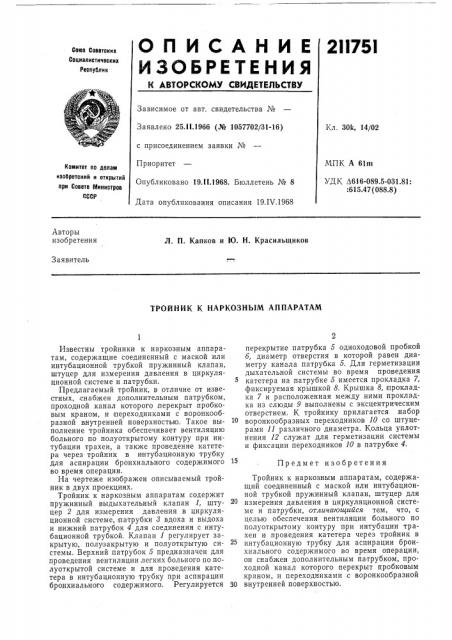

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2II75l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.I I.1966 (№ 1057702/31-16) с присоединением заявки №

Приоритет

Опубликовано 19.11.1968. Бюллетень № 8

Кл. 30k, 14/02

МПК А 61m

УДК Л616-089.5-031.81:

:615.47 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 19.IV.1968

Авторы изобретения

Л. П. Капков и Ю. Н. Красильщиков

Заявитель

ТРОЙНЙК К НАРКОЗНЫМ АППАРАТАМ

Известны тройники к наркозным аппаратам, содержащие соединенный с маской или интубационной трубкой пружинный клапан, штуцер для измерения давления в циркуляционной системе и патрубки.

Предлагаемый тройник, в отличие от известных, снабжен дополнительным патрубком, проходной .канал которого перекрыт пробковым краном, и переходниками с воронкообразной внутренней поверхностью. Такое выполнение тройника обеспечивает вентиляцию больного по полуоткрытому контуру при интубации трахеи, а также проведение катетера через тройник в интубационную трубку для аспирации бронхиального содержимого во время операции.

На чертеже изображен описываемый тройник в двух проекциях.

Тройник к наркозным аппаратам содержит пружинный выдыхательный клапан 1, штуцер 2 для измерения давления в циркуляционной системе, патрубки 8 вдоха и выдоха и нижний патрубок 4 для соединения с интубационной трубкой. Клапан 1 регулирует закрытую, полузакрытую и полуоткрытую системы. Верхний патрубок 5 предназначен для проведения вентиляции легких больного по полуоткрытой системе и для проведения катетера в интубационную трубку при аспирации бронхиального содержимого. Регулируется

2 перекрытие патрубка 5 одноходовой пробкой б, диаметр отверстия в которой равен диаметру канала патрубка 5. Для герметизации дыхательной системы во время проведения катетера на патрубке 5 имеется прокладка 7, фиксируемая крышкой 8. Крышка 8, прокладка 7 и расположенная между ними прокладка из слюды 9 выполнены с эксцентрическим отверстием. К тройнику прилагается набор воронкообразных переходников 10 со штуцерами 11 различного диаметра. Кольца уплотнения 12 служат для герметизации системы и фиксации переходников 10 в патрубке 4.

Предмет изобретения

Тройник к наркозным аппаратам, содержащий соединенный с маской или интубационной трубкой пружинный клапан, штуцер для измерения давления в циркуляционной системе и патрубки, отличающийся тем, что, с целью обеспечения вентиляции больного по полуоткрытому контуру при интубации трахеи и проведения катетера через тройник в интубационную трубку для аспирации бронхиального содержимого во время операции, он снабжен дополнительным патрубком, проходной канал которого перекрыт пробковым .краном, и переходниками с воронкообразной

30 внутренней поверхностью.
