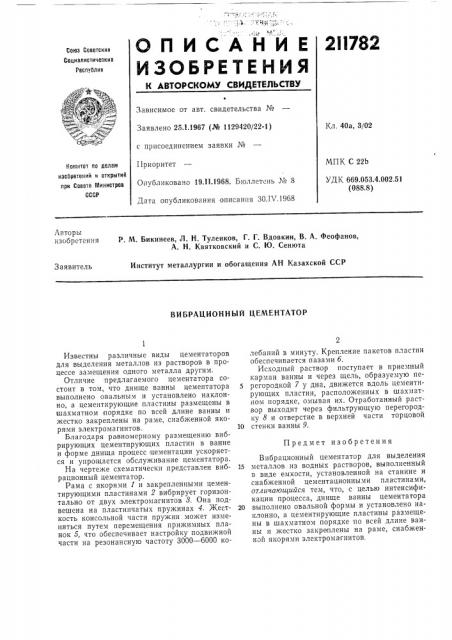

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолик

Ф

Зависимое от авт. свидетельства №

Заявлено 25.2,1967 (№ 1129420/22-1) с присоединением заявки №

I1ðèîðèòåò

Опубликовано 19.111968. Бюллетень ¹ 8

Дата опубликования описания 30.IV.1968

Кл. 40а, 3/02

МПК С 22Ь

УД К 669.053.4.002.51 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Р, М, Бикинеев, Л. Н. Туленков, Г. Г. Вдовкин, В. А. Феофанов, А. H. Квятковский и С. 1О. Сенюта

Институт металлургии и обогащения AH Казахской ССР

Заявитель

ВИБРАЦИОННЫЙ ЦЕМЕНТАТОР

Предмет изобретения

Известны различные виды цементаторов для выделения металлов из растворов в процессе замещения одного металла другим.

Отличие предлагаемого цементатора состоит в том, что днище ванны цементатора выполнено овальным и установлено наклонно, а цементирующие пластины размещены в шахматном порядке по всей длине ванны и жестко закреплены на раме, снабженной якорями электромагнитов.

Благодаря равномерному размещению вибрирующих цементирующих пластин в ванне и форме днища процесс цементации ускоряется и упрощается обслуживание цементатора.

На чертеже схематически представлен вибрационный цементатор.

Рама с якорями 1 и закрепленными цементирующими пластинами 2 вибрирует горизонтально от двух электромагнитов 8. Она подвешена на пластинчатых пружинах 4. Кесткость консольной части пружин может изменяться путем перемещения прижимных планок б, что обеспечивает настройку подвижной части на резонансную частоту 3000 — 6000 колебаний в минуту. Крепление пакетов пластин обеспечивается пазами О.

Исходный раствор поступает в приемный карман ванны и через щель, образуемую пе5 регородкой 7 у дна, движется вдоль цементирующих пластин, расположенных в шахматном порядке, омывая их. Отработанный раствор выходит через фильтрующую перегородку 8 и отверстие в верхней части торцовой

10 стенки ванны 9.

Вибрационный цементатор для выделения

15 металлов из водных растворов, выполненный в виде емкости, установленной на станине и снабженной цементационными пластинами, отличающийся тем, что, с целью интенсификации процесса, днище ванны цементатора

20 выполнено овальной формы и установлено наклонно, а цементирующие пластины размещены в шахматном порядке по всей длине ванны и жестко закреплены на раме, снабженной якорями электромагнитов.

211782

Составитель В. Счастливый

Редактор М. Андреева Техред Л. К. Малова Корректоры: Т. Д. Чунаева и Г. И. Плешакова

Заказ 821 10 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
