Металлокерамический конструкционный материал на железной основе
Патент 211792
Классы МПК
Металлокерамический конструкционный материал на железной основе
Иллюстрации
Реферат

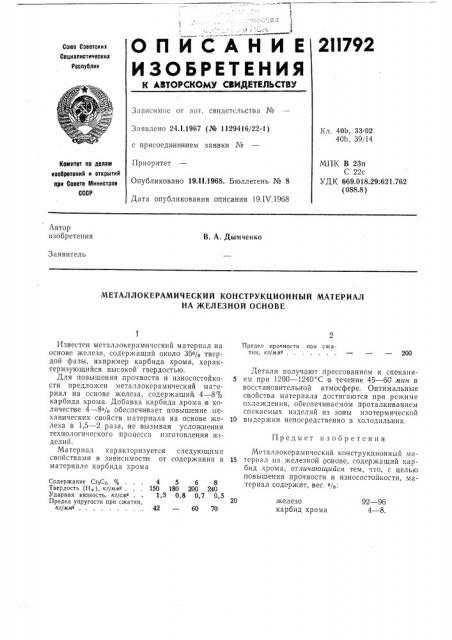

ОПИСАНИЕ 2И792
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое or авт. свидетсльства №
Заявлено 24.1.1967 (№ 1129416/22-1) с присоединением заявки №
Приоритет
Опубликовано 19.II.1968. Бюллетень № 8
Дата опубликования описания 19.IV.1968
Кл. 40b, 33/02
40Ь, 39/14
МПК В 23п
С 22с
УДК 669.018.29:621.762 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
В. А. Дымченко
Заявитель
МЕТАЛЛОКЕРАМИЧЕСКИЙ КОНСТРУКЦИОННЫЙ МАТЕРИАЛ
НА )КЕЛЕЗНОЙ ОСНОВЕ
Предел прочности при сжаTltll, Кг/М,и— — — 200
Предмет изобретения
Содержание СгзС, %
Твердость (Н„), кг/мм .
Ударная вязкость, кг/смх
Предел упругости при сжатии, кг/ммх
4 5 6 8
150 180 200 240
1,3 0,8 0,7 0,5
42 — 60 70
92 — 96
4 — 8. железо карбид хрома
Известен металлокерамичсский материал на основе железа, содержащий около 35% твердой фазы, например карбида хрома, характеризующийся высокой твердостью.
Для повышения прочности и износостойкости предложен металлокерамический ма-.ериал на основе железа, содержащий 4 — 8% карбида хрома. Добавка карбида хрома в количестве 4- — 8% обеспечивает повышение механических свойств материала на основе железа в 1,5 — 2 раза, не вызывая усложнения технологического процесса изготовления изделий.
Материал характеризуется следующими свойствами в зависимости от содержания в материале карбида хрома
Детали получают прессованием и спекани5 ем при 1200 — 1240 С в течение 45 — 60 мин, в восстановительной атмосфере. Оптимальные свойства материала достигаются при режиме охлаждения, обеспечиваемом проталкиванием спекаемых изделий из зоны изотермической
10 выдержки непосредственно в холодильник.
Металлокерамический конструкционный ма15 териал па железной основе, содержащий карбид хрома, отличающийся тем, что, с целью повышения прочности и износостойкости, материал содержит, вес. %:
