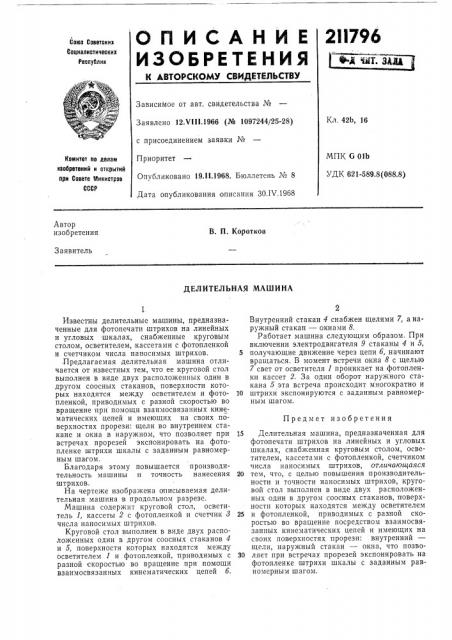

2II796 "М МХ. ЗЯц, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12Х111.1966 (№ 1097244/25-28) с присоединением заявки №

Приоритет

Опубликовано 19.ll.1968. Бюллетень № 8

Кл, 42Ь, 16

МПК G 01b

УДК 621-589.8(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания ЗО.IV.1968

Автор изобретения

В. П. Коротков

Заявитель

ДЕЛИТЕЛЬНАЯ МАШИНА

1.

Известны делительные машины, предназначенные для фотопечати штрихов на линейных и угловых шкалах, снабженные круговым столом, осветителем, кассетами с фотопленкой и счетчиком числа наносимых штрихов.

Предлагаемая делительная машина отличается от известных тем, что ее круговой стол выполнен в виде двух расположенных один в другом соосных стаканов, поверхности которых находятся между осветителем и фотопленкой, приводимых с разной скоростью во вращение при помощи взаимосвязанных кинематических цепей и имеющих на своих поверхностях прорези: щели во внутреннем стакане и окна в наружном, что позволяет при встречах прорезей экспонировать на фотопленке штрихи шкалы с заданным равномерным шагом.

Благодаря этому повышается производительность машины и точность нанесения штрихов.

На чертеже изображена аписываемая делительная машина в продольном разрезе.

Машина содержит круговой стол, осветитель 1, кассеты 2 с фотопленкой и счетчик 8 числа наносимых штрихов.

Круговой стол выполнен в виде двух расположенных один в другом соосных стаканов 4 и 5, поверхности которых находятся между осветителем 1 и фотопленкой, приводимых с разной скоростью во вращение при помощи взаимосвязанных кинематических цепей б.

Внутренний стакан 4 снабжен щелями 7, а наружный стакан — окнами 8.

Работает машина следующим образом. При включении электродвигателя 9 стаканы 4 и 5, 5 получающие движение через цепи б, начинают вращаться. В момент встречи окна 8 с щелью

7 свет от осветителя 1 проникает на фотопленки кассет 2. За один оборот наружного стакана 5 эта встреча происходит многократно и

10 штрихи экспонируются с заданным равномерным шагом.

Предмет изобретения

15 Делительная машина, предназначенная для фотопечати штрихов на линейных и угловых шкалах, снабженная круговым столом, осветителем, кассетами с фотопленкой, счетчиком числа наносимых штрихов, отличающаяся

20 тем, что, с целью повышения производительности и точности наносимых штрихов, круговой стол выполнен в виде двух расположенных один в другом соосных стаканов, поверхности которых находятся между осветителем

25 и фотопленкой, приводимых с разной скоростью во вращение посредством взаимосвязанных кинематических цепей и имеющих на своих поверхностях прорези: внутренний щели, наружный стакан — окна, что позво30 ляет при встречах прорезей экспонировать на фотопленке штрихи шкалы с заданным равномерным шагом.

211796

Составитель Г. Корчагина

Редактор И. С. Грузова Техред Л. К, Малова Корректоры: Т. Д. Чуиаева и Г. И. Плешакова

Заказ 821!12 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, и р. С а ну иова, 2
