Реферат

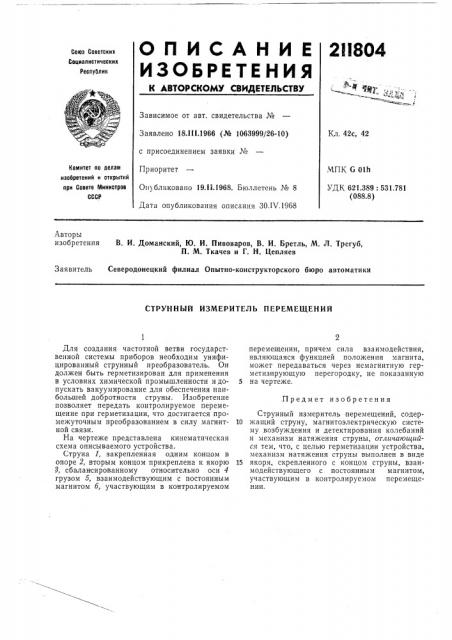

ОПИСАНИЕ

И 3 ОБРЕ ТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2II804

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.111.1966 (№ 1063999/26-10) с присоединением заявки №

Приоритет

Опубликовано 19.11.1968. Бюллетень № 8

Дата опубликования описания ЗО.IV.1968

Кл. 42с, 42

Комитет по делам

МПК 6 Olh

УДК 621.389: 531.781 (088.8) изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. И. Доманский, Ю. И. Пивоваров, В. И. Бретль, М. Л. Трегуб, П. М. Ткачев и Г. Н, Цепляев

Заявитель Северодонецкий филиал Опытно-конструкторского бюро автоматики

СТРУН Н Ь1Й ИЗМЕРИТЕЛЬ ПЕРЕМЕЩЕНИЙ

Предмет изобретения

Для создания частотной ветви государственной системы приборов необходим унифицированный струнный преобразователь. Он должен быть герметизирован для применения в условиях химической промышленности и допускать вакуумирование для обеспечения наибольшей добротности струны. Изобретение позволяет передать контролируемое перемещение при герметизации, что достигается промежуточным преобразованием в силу магнитной связи.

На чертеже представлена кинематическая схема описываемого устройства.

Струна 1, закрепленная одним концом в опоре 2, вторым концом прикреплена к якорю

3, сбалансированному относительно оси 4 грузом 5, взаимодействующим с постоянным магнитом 6; участвующим в контролируемом перемещении, причем сила взаимодействия, являющаяся функцией положения магнита, может передаваться через немагнитную герметизирующую перегородку, не показанную

5 на чертеже.

Струнный измеритель перемещений, содер10 жащий струну, магнитоэлектрическую систему возбуждения и детектирования колебаний и механизм натяжения струны, отличающийся тем, что, с целью герметизации устройства, механизм натяжения струны выполнен в виде

15 якоря, скрепленного с концом струны, взаимодействующего с постоянным магнитом, участвующим в контролируемом перемещении.

211804

Составитель С. А. Ющенко

Техред Л. К. Малова Корректоры: Т. Д, Чунаева и Г. И. Плешакова

Редактор Н. С. Коган

Типография, пр. Сапунова, 2

Заказ 821!17 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
