Реферат



2II888

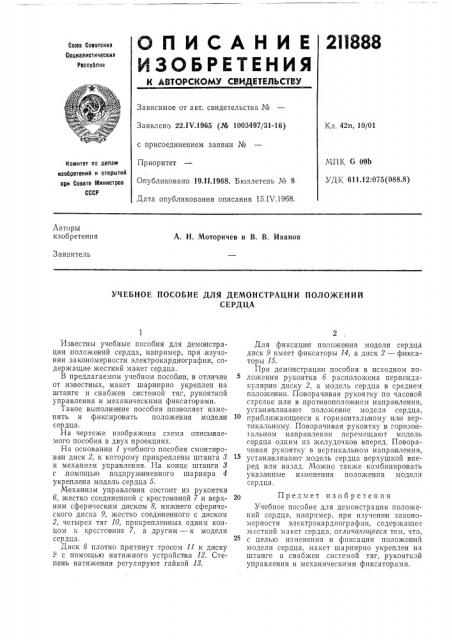

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советсниз

Социзлистичесниз

Респуйлив

Зависимое от авт. свидетельства №

Заявлено 22.1V.1965 (№ 1003497/31-16) с присоединением заявки №

Приоритет

Опубликовано 19.Н.1968. Бюллетень № 8

Дата опубликования описания 15.IV.1968.

K;zr. 42п, 10/01

МПК G 09b

УДЕ, 611.12:075(088.8) Комитет по делам изооретений н отнрытнй при Совете Министров

СССР

Авторы изобретения

A. Н. Моторичев и В. В. Иванов

Заявитель

УЧЕБНОЕ ПОСОБИЕ ДЛЯ ДЕМОНСТРАЦИИ ПОЛОЖЕНИЙ

СЕРДЦА

Известны учебные пособия для демонстрации положений сердца, например, при изучении закономерности электрокардиографии, содержащие жесткий макет сердца.

В предлагаемом учебном пособии, в отличие от .известных, макет шарнирно укреплен на штанге и снабжен системой тяг, рукояткой управления и механическими фиксаторами.

Такое выполнение пособия позволяет изменять и фиксировать положения модели сердца.

На чертеже изобра>кена схема описываемого пособия в двух проекциях.

На основании 1 учебного пособия смонтирова н диск 2, к которому прикреплены штанга > и механизм управления. На конце штанги 3 с,помощью подпружиненного шарнира 4 укреплена модель сердца б

Механизм управления состоит из рукоятки б, жестко соединенной с крестовиной 7 и верхним сферическим диском 8, нижнего сферического диска 9, жестко соединенного с диском

2, четырех тяг 10, прикрепленных одним концом к крестовине 7, а другим — к модели сердца.

Диск 8 плотно притянут тросом 11 к диску

9 с помощью натяжного устройства 12. Степень натяжения регулируют гайкой 18.

Для фиксации положения модели сердца диск 9 имеет фиксаторы 14, а диск 2 — фиксаторы 1>.

При демонстрации пособия в исходном положении рукоятка б расположена перпендикулярно диску 2, а модель сердца в среднем положения. Поворачивая рукоятку по часовой стрелке или в прот ивоположiноiт напра|влении, устана вливают положение модели сердца, приближающееся к горизонтальному или вертикальному. Поворачивая рукоятку в горизонтальном направлении перемещают модель сердца одним из желудочков вперед. Поворачивая рукоятку в вертикальном напра влении, устанавливают модель сердца верхушкой вперед или назад. Можно также козтбиниро вать указанные изменения положения модели сердца.

Предмет изобретения

Учебное пособие для демонстрации положений сердца, например, при изучении закономерности электрокардиографии, содержаще жесткий макет сердца, отличающееся тем, что, с целью изменения и фиксации положен ий модели сердца, макет шарнирно укреплен на штанге и снабжен системой тяг, рукояткой управления и механическими фиксаторами, Составитель В. А. Тарату1а
