233893

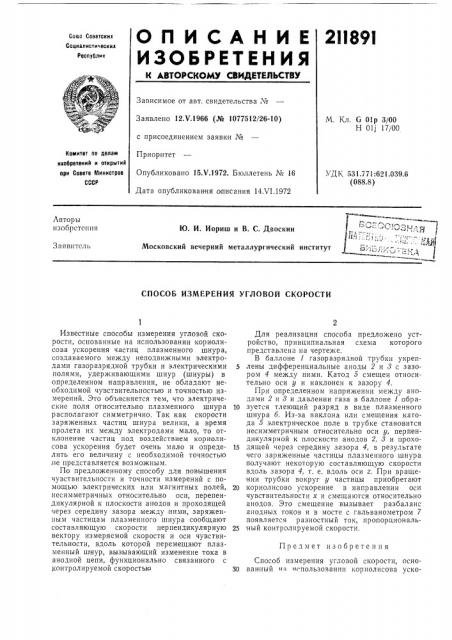

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублмн

Зависимое от авт. свидетельства ¹

Заявлено 12 1/.1966 (№ 1077512/26-10) с присоединением заявки №

Приоритет

Опубликовано 15.V.1972. Бюллетень № 16

Дата опубликования описания 14.VI.1972

М. Кл. G 01p 3/00

Н Olj 17/00

Комитет оо делам изобретений и открытий ври Совете Министров

СССР

УДК 531.771:621 039.6 (088.8) Авторы изобретения

l0. И. Иориш и В. С. Двоскии

Московский вечерний металлургический институт

Заявитсль

СПОСОБ ИЗМЕРЕНИЯ УГЛОВОЙ СКОРОСТИ

Для реализации способа предложено устройство, принципиальная схема которого представлена на чертеже.

В баллоне 1 газоразрядной трубки укреп5 лены дифференциальные аноды 2 и 3 с зазором 4 между ними. Катод 5 смещен относительно оси у и наклонен к зазору 4.

11ри определенном напряжении между анодами 2 и 8 и давлении газа в баллоне 1 обраIO зуется тлеющий разряд в виде плазменного шнура б. Из-за наклона или смещения катода 5 электрическое поле в трубке становится несимметричным относительно оси у, перпендикулярной к плоскости анодов 2, 8 и прохо15 дящей через середину зазора 4, в результате чего заряженные частицы плазменного шнура получают некоторую составляющую скорости вдоль зазора 4, т. е. вдоль оси z. При вращении трубки вокруг у частицы приобретают

20 кориолисово ускорение в направлении оси чувствительности х и смещаются относительно анодов. Это смещение вызывает разбаланс анодных токов и в мосте с гальванометром 7 появляется разностный ток, пропорциональ25 ный контролируемой скорости.

Способ измерения угловой скорости, осноЗО ванный ;l чспользовании кориолисова ускоИзвестные способы измерения угловой скорости, основанные на использовании кориолисова ускорения частиц плазменного шнура, создаваемого между неподвижными электродами газоразрядной трубки и электрическими полями, удерживаюшими шнур (шнуры) в определенном направлении, не обладают необходимой чувствительностью и точностью измерений. Это объясняется тем, что электрические поля относительно плазменного шнура располагают симметрично. Так как скорости заряженных частиц шнура велики, а время пролета их между электродами мало, то отклонение частиц под воздействием кориолисова ускорения будет очень мало и определить его величину с необходимой точностью ,не представляется возможным.

По предложенному способу для повышения чувствительности и точности измерений с помощью электрических или магнитных полей, неси м метричных относительно оси, перепендикулярной к плоскости анодов и проходящей через середину зазора между ними, заряженным частицам плазменного шнура сообщают составляющую скорости перпендикулярную вектору измеряемой скорости и оси чувствительности, вдоль которой перемещают плазменный шнур, вызывающий изменение тока в анодной цепи, функционально связанного с контролируемой скоростью

Предмет изобретения

211891

Составитель И. Кривцов

Техред Е. Борисова

Корректор Л, Царькова

Редактор Н. Коган

Заказ 1751/2 Изд. № 683 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва. Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 рения частиц плазменного шнура, создаваемого между неподвижными электродами газоразрядной трубки и электрическими полями, удерживающими шнур (шнуры) в определенном направлении, отличающийся тем, что, с целью повышения чувствительности и точности измерений, с помощью электрических или магнитных полей, несимметричных относительно оси, перпендикулярной к плоскости анодов и проходящей через середину зазора между ними, заряженным частицам плазменного шнура сообщают составляющую скорости, перпендикулярную вектору измеряемой

5 скорости и оси чувствительности, вдоль которой перемещают плазменный шнур, вызывающий изменение тока в анодной цепи, функционально связанного с контролируемой скоростью.
