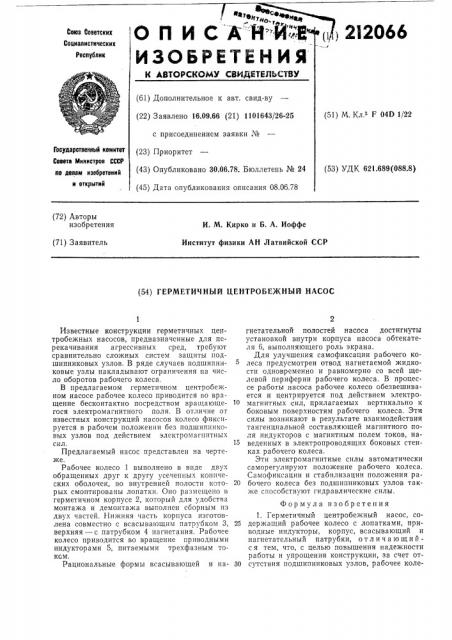

IO П И С А Й"Й :.":вв

ИЗОБРЕТЕНИЯ (i j 2l

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.09.66 (21) 1101643/26-25 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.78. Бюллетень № 24 (45) Дата опубликования описания 08.06.78 (51) М. Кл.з F 04D 1/22

Государственнмй комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.689(088.8) (72) Авторы изобретения

И. М. Кирко и Б. А. Иоффе

Институт физики АН Латвийской ССР (71) Заявитель (54) ГЕРМЕТИЧНЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС

Известные конструкции герметичных центробежных насосов, предназначенные для перекачивания агрессивных сред, требуют сравнительно сложных систем защиты подшипниковых узлов. В ряде случаев подшипниковые узлы накладывают ограничения па число оборотов рабочего колеса.

В предлагаемом герметичном центробежном насосе рабочее колесо приводится во вращение бесконтактно посредством вращающегося электромагнитного поля. В отличие от известных конструкций насосов колесо фиксируется в рабочем положении без подшипниковых узлов под действием электромапштных сил, Предлагаемый насос представлен на чертеже.

Рабочее колесо 1 выполнено в виде двух обращенных друг к другу усеченных конических оболочек, во внутренней полости которых смонтированы лопатки. Оно размещено в герметичном корпусе 2, который для удобства монтажа и демонтажа выполнен сборным пз двух частей. Нижняя часть корпуса изготовлена совместно с всасывающим патрубком 3, верхняя — с патрубком 4 нагнетания. Рабочее колесо приводится во вращение приводными индукторами 5, питаемыми трехфазным токсм.

Рациональные формы всасывающей и нау Е1оЕс в„

2066 гнетательной полостей насоса достигнуты установкой внутри корпуса насоса обтекателя 6, выполняющего роль экрана.

Для улучшения самофиксации рабочего колеса предусмотрен отвод нагнетаемой жидкости одновременно и равномерно со всей щелевой периферии рабочего колеса. В процессе работы насоса рабочее колесо обезвешивается и центрируется под действием электромагнитных сил, прилагаемых вертикально к боковым поверхностям рабочего колеса. Эти силы возникают в результате взаимодействия тангенциальной составляющей магнитного поля индукторов с магнитным полем токов, наведенных в электропроводящих боковых стенках рабочего колеса.

Эти электромагнитные силы автоматически саморегулируют положение рабочего колеса.

Самофиксации и стабилизации положения ра20 бочего колеса без подшипниковых узлов также способствуют гидравлические силы.

Формула изобретения

1. Герметичный центробежный насос, со25 держащий рабочее колесо с лопатками, приводные индукторы, корпус, всасывающий и нагнетательный патрубки, о т л и ч а ю щ и йся тем, что, с целью повышения надежности работы и упрощения конструкции, за счет от30 сутствия подшипниковых узлов, рабочее коле212066

Составитель О. Миронов

Техред И. Михайлова Корректор Н. Федорова

Редактор Е. Месропова

Подписное

Заказ 1144/1 Изд. № 503 Тираж 841

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 со выполнено из электропроводящего нсферромагнитного материала в виде обращенны . одна к другой большими основаниями усеченнь:х конических оболочек, во внутренней полости которых расположены лопатки.

2. Насос по п. 1, отличающийся тем, что, с целью самофиксации рабочего колеса, корпус выполнен со сквозной кольцевой щелью, соединенной с конической полостью, 5 переходящей в нагнетательный патрубок.
